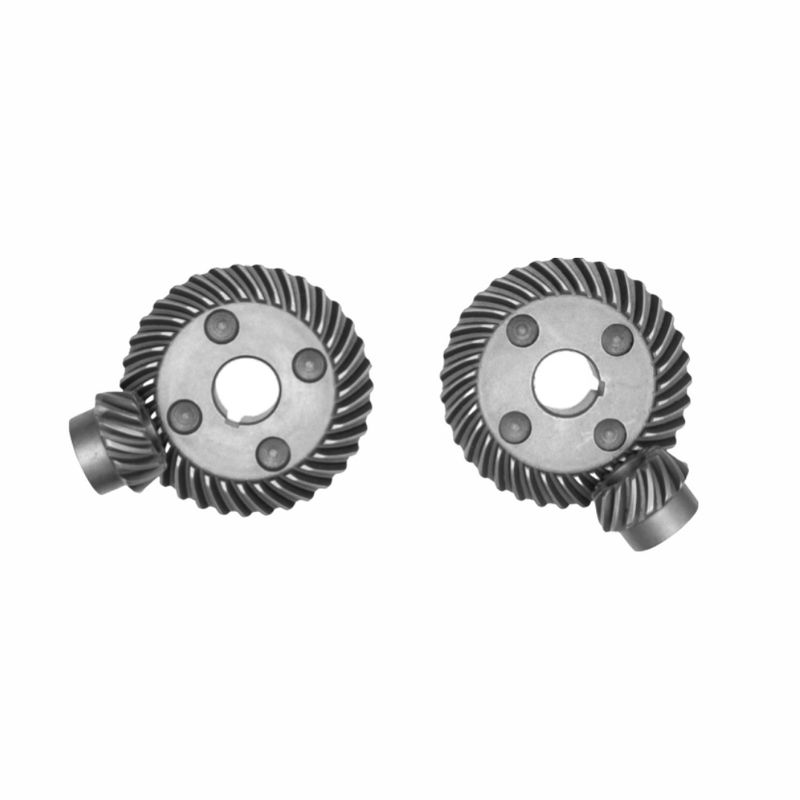

چرخ چرخدار مارپیچ برای 100 زاویه آسیاب 90° تغییر جهت فضایی

چرخ چرخدار مارپیچ برای 100 زاویه آسیاب 90° تغییر جهت فضایی

I. منطق انتقال اساسی تغییر جهت فضایی و افزایش سرعت
1انتقال قدرت:The rotational torque output by the angle grinder motor is transmitted to the driven large spiral bevel gear (connected to the grinding disc shaft) through the tooth surface meshing via the driving small spiral bevel gear (connected to the motor shaft)محور دو دنده عمودی به 90 درجه هستند.به دست آوردن تغییر جهت فضایی قدرت از جهت افقی موتور به جهت عمودی دیسک خرد و رانندگی دیسک خرد برای چرخش.
2. اصول افزایش سرعت:با استفاده از ویژگی ٫ دنده کوچک راننده دنده بزرگ به شتاب ٬ سرعت موتور افزایش می یابد و این امکان را به دیسک خرد کننده می دهد تا به سرعت بالای 8000 - 12000 r/min برسد.که نیاز به سرعت خطی بالا در برش و آسیاب آسیاب زاویه ای را برآورده می کند.

II. هماهنگی با آسیاب زاویه ای
1.آبرساني کارآمد:دنده های منحنی مارپیچی دارای یک منطقه تماس بزرگ و انتقال پایدار هستند و می توانند بطور پایدار گشتاور بالا را منتقل کنند و به دیسک خرد کردن اجازه می دهد به سرعت بالا به طور مداوم چرخش کند.از طریق عمل برش - خرد کردن دانه های خیس کننده، از بین بردن مواد سریع به دست می آید.
2کنترل دقت:پروفایل دندان دنده دارای دقت بالا است، که همگام سازی انتقال را تضمین می کند، باعث می شود که جریان چرخش دیسک خرد کننده کوچک باشد،جلوگیری از رخ دادن "نخستگی" و "تغییر در برش" در هنگام پیسیدن/بریدن، و بهبود دقت پردازش.

۳. طراحی کلیدی ۰ سازگاری با شرایط کاری آسیاب زاویه ای
1مواد و درمان حرارتی:فولاد آلیاژ 20CrMnTi به طور معمول استفاده می شود. پس از کاربوریزه شدن، خنک شدن + خرد کردن، سختی سطح دندان به HRC58-62 می رسد، که مقاوم به لباس و مقاوم به ضربه است.و می تواند در شرایط کار فرکانس بالا شروع - توقف و سنگین بار آسیاب از آسیاب زاویه ای را تحمل کند.
2نصب و تصفیه:با استفاده از تناسب تراز + موقعیت کلیدی، هم محوری بودن دنده با گره موتور و گره دیسک خرد کننده تضمین می شود و جریان محوری ≤ 0.05mm است.و باز شدن شبکه با شیم تنظیم می شود.، و غیره، برای تعادل کارایی انتقال و سر و صدا.

این مجموعه از چرخ های چرخ دار مارپیچ است که مرکز اصلی قدرت از آسیاب 100 زاویه است: آن را از طریق انتقال قدرت موتور از طریق تغییر جهت فضایی 90 °،و افزایش سرعت را با استفاده از دنده کوچک برای رانندگی دنده بزرگ درک می کند، اجازه می دهد تا دیسک خرد کردن به سرعت بالا برای خرد کردن کارآمد برسد؛ با مواد با قدرت بالا و طراحی دقیق بالا،ثبات و دقت آسیاب زاویه ای را در طول عملیات برش و آسیاب تضمین می کند، حمایت از نیازهای درمان سطح در سناریوهای مانند پردازش فلز و پردازش سنگ.

راه حل های دندهای دقیق DINGSCO️نیروی پیشگام در انتقال تجهیزات

مزایای اصلی: تجهیزات پیشرفته × فرآیندهای دیجیتالی × خدمات چرخه کامل

به عنوان يک سازنده ي پيشرو در توليد قطعات دقيق DINGSCO specializes in customized production of micro high-precision spiral bevel gears and hypoid gears through our multiple CNC seven-axis five-linkage spiral bevel gear grinding/milling machines and Gleason spiral bevel cutter technologyبا کلاس دقت DIN 6 (خطای پروفایل دندان ≤ ± 5μm) ، بهره وری انتقال 95٪ + و نسبت های کاهش فوق العاده بالا، ما راه حل های انتقال قابل اعتماد را برای رباتیک، محرک های موتور،وسایل نقلیه انرژی جدید، و بیشتر

چرا "دينگسکو" رو انتخاب کردي؟
✅دقت بالا:دستیابی به دقت درجه DIN 6، رهبری صنعت در کنترل خطاهای پروفایل دندان.
✅کارایی بالا:با نسبت کاهش تک مرحله ای تا 300:1، و بهره وری انتقال بیش از 95٪.
✅دوام:۴۰ درصد کاهش هزینه های چرخه عمر، کمتر از ۰٫۵ درصد میزان شکست.
✅پاسخ سريع:فرآیند دیجیتال می تواند چرخه تحویل را به 20 روز کاری کوتاه کند.

به زودی برای پیشنهادات بهینه سازی دنده و شبیه سازی شبکه 3D با ما تماس بگیرید!
