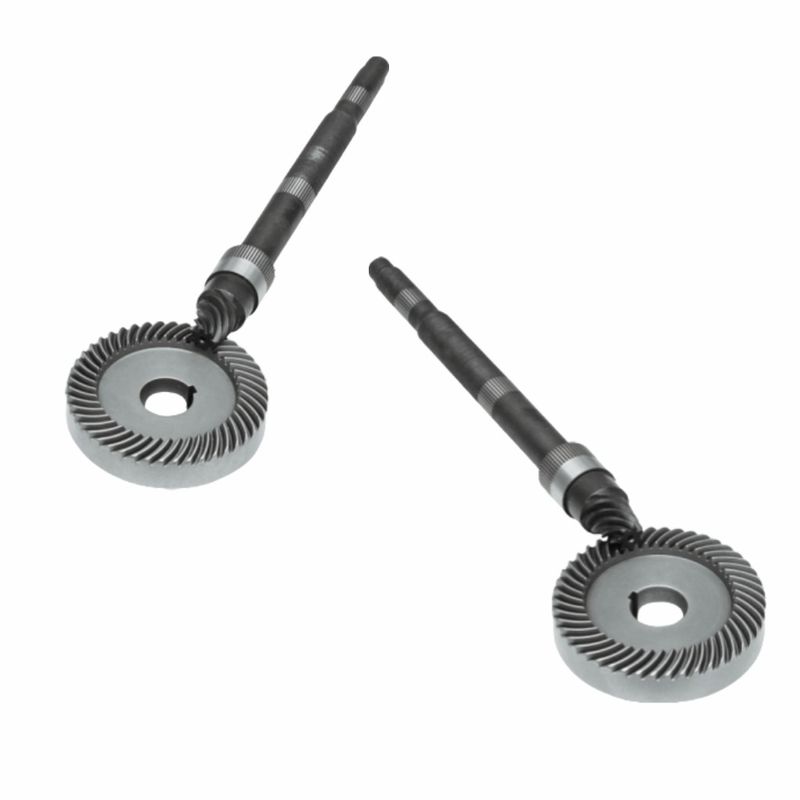

180 پولیشر بیول Gear Kit با نسبت انتقال بزرگ برای ثبات

کیت دنده پینیون 180 پولیشر با نسبت انتقال بزرگ برای پایداری


I. منطق انتقال اساسی —— تغییر جهت فضایی چرخ دنده های پینیون
چرخ دنده های پینیون یک مکانیسم انتقال شفت غیر موازی فضایی هستند (دو شفت یک زاویه مشخص، معمولاً 90 درجه عمود بر هم، تشکیل می دهند). در پولیشر 180، آنها دو وظیفه اصلی را بر عهده دارند:
1. انتقال تغییر جهت
خروجی توان چرخشی افقی توسط موتور پولیشر از طریق درگیری سطح دندانه چرخ دنده پینیون محرک (چرخ دنده کوچک، متصل به شفت دیسک پولیش) به چرخ دنده پینیون متحرک (چرخ دنده بزرگ، متصل به شفت دیسک پولیش) منتقل می شود. جهت نیرو از افقی به عمودی (یا یک زاویه مایل) تغییر می کند و دیسک پولیش را به چرخش در می آورد.
2. تبدیل گشتاور
با استفاده از نسبت انتقال چرخ دنده های پینیون، “کاهش سرعت و افزایش گشتاور” یا “افزایش سرعت و کاهش گشتاور” حاصل می شود. پولیشر 180 نیاز دارد که دیسک پولیش سرعت کم و گشتاور بالایی داشته باشد. از طریق طراحی یک نسبت انتقال بزرگ (چرخ محرک کوچک و چرخ متحرک بزرگ)، چرخش با سرعت بالای موتور به چرخش با سرعت پایین و پایدار دیسک پولیش تبدیل می شود و نیروی سنگ زنی یکنواخت را تضمین می کند.

II. هماهنگی با پولیشر —— “کنترل دقیق عملکردهای سنگ زنی”
هسته اصلی پولیشر، چرخش با سرعت بالای دیسک پولیش + سنگ زنی فشاری است. چرخ دنده های پینیون با همکاری با موتور، شفت دیسک پولیش و مکانیسم تنظیم سرعت، فرآیند سنگ زنی را به دقت کنترل می کنند:
1. حالت سنگ زنی خالص (به عنوان مثال، پولیش فلزات، سنگ ها)
چرخ دنده پینیون مستقیماً با موتور مرتبط است و گشتاور از طریق درگیری با نسبت ثابت منتقل می شود. سرعت چرخش دیسک پولیش توسط تنظیم سرعت موتور (یا یک گیربکس) کنترل می شود. پروفیل دندانه اینولوت (یا دندانه قوس دایره ای) چرخ محرک، درگیری پایدار را تضمین می کند و لنگی چرخش دیسک پولیش ≤ 0.1 میلی متر است و از ایجاد علائم سنگ زنی ناهموار جلوگیری می کند.
2. حالت سنگ زنی با سرعت متغیر (سازگار با مواد مختلف)
برخی از پولیشرهای 180 به یک گیربکس با سرعت متغیر مجهز هستند و مجموعه چرخ دنده پینیون بخشی از آن است. از طریق یک مکانیسم تعویض، جفت چرخ دنده های پینیون با تعداد دندانه های مختلف تعویض می شوند و تنظیم پیوسته/گام به گام سرعت چرخش دیسک پولیش را محقق می کنند و با الزامات سنگ زنی مواد مختلف مانند فلزات (سرعت کم، فشار بالا) و چوب (سرعت متوسط، فشار سبک) سازگار می شوند.

III. طراحی کلیدی —— “مقاومت در برابر سایش بالا + لرزش کم” برای انطباق با پولیشر
برای اطمینان از سنگ زنی طولانی مدت و سنگ زنی با دقت بالا پولیشر، چرخ دنده های پینیون این طرح های ویژه را دارند:
1. مواد و عملیات حرارتی
▶ چرخ محرک (چرخ دنده کوچک): معمولاً از فولاد آلیاژی 20CrMnTi استفاده می شود. پس از کربوریزاسیون، کوئنچینگ + سنگ زنی، سختی سطح دندانه HRC58 - 62 است و عمر مفید مقاوم در برابر سایش بیش از 10000 ساعت است.
▶ چرخ متحرک (چرخ دنده بزرگ): از فولاد 45# برای عملیات کوئنچینگ و تمپرینگ استفاده می شود و سطح دندانه برای جلوگیری از شکستگی اضافه بار، سخت شده است.
2. پروفیل دندانه و دقت
▶ چرخ دنده پینیون دندانه قوس دایره ای سیستم Gleason اتخاذ شده است. در مقایسه با چرخ دنده پینیون دندانه مستقیم، نسبت تماس درگیری 30٪ افزایش یافته و نویز انتقال 10dB کاهش یافته است که نیاز کم نویز پولیشر را برآورده می کند.
▶ دقت پروفیل دندانه درجه 7 - 8 است و زبری سطح دندانه Ra ≤ 0.8μm است که دقت چرخش دیسک پولیش را تضمین می کند و علائم لرزش سنگ زنی را کاهش می دهد.
3. مونتاژ و تنظیم فاصله
▶ چرخ دنده پینیون، شفت موتور و شفت دیسک پولیش، تناسب مخروطی + موقعیت یابی شیار کلید را اتخاذ می کنند و لنگی محوری ≤ 0.05 میلی متر است و از شل شدن چرخ دنده ناشی از لرزش پولیشر جلوگیری می کند.
▶ فاصله درگیری چرخ دنده با روش تنظیم شیم کنترل می شود و راندمان انتقال را تضمین می کند و تلفات توان را کاهش می دهد.

این مجموعه از چرخ دنده های پینیون، “هاب تغییر جهت نیرو” پولیشر 180 است: این تغییر جهت نیرو را از طریق انتقال شفت عمودی فضایی محقق می کند، با موتور و مکانیسم تنظیم سرعت همکاری می کند و سرعت چرخش و گشتاور دیسک پولیش را به دقت کنترل می کند. با مواد مقاوم در برابر سایش بالا و طراحی پروفیل دندانه با دقت بالا، پایداری و دقت پولیشر را تحت سنگ زنی طولانی مدت و فشار بالا تضمین می کند. منطق طراحی آن منعکس کننده “انطباق انتقال فضایی + سفارشی سازی تقاضای شرایط کاری” است و این اساس انتقال اصلی برای پولیشر است تا به سنگ زنی کارآمد و دقیق دست یابد —— چرخ دنده های کوچک، سنگ زنی در مقیاس بزرگ را هدایت می کنند و از فرآیندهای تصفیه سطح در صنایعی مانند پردازش فلزات، تصفیه سنگ و تولید مبلمان پشتیبانی می کنند.

راه حل های چرخ دنده دقیق DINGSCO — نیروی پیشرو در انتقال تجهیزات

مزایای اصلی: تجهیزات پیشرفته × فرآیندهای دیجیتالی شده × خدمات چرخه کامل

به عنوان یک تولید کننده پیشرو چرخ دنده های دقیق، DINGSCO در تولید سفارشی چرخ دنده های پینیون مارپیچی و چرخ دنده های هیپوئیدی با دقت بالا از طریق چندین دستگاه سنگ زنی/فرز چرخ دنده پینیون مارپیچی هفت محوره پنج پیوندی CNC و فناوری برش مارپیچی Gleason تخصص دارد. با کلاس دقت DIN 6 (خطای پروفیل دندانه ≤ ±5μm)، راندمان انتقال 95٪+ و نسبت های کاهش فوق العاده بالا، ما راه حل های انتقال قابل اعتمادی را برای رباتیک، درایوهای موتور، وسایل نقلیه انرژی جدید و موارد دیگر ارائه می دهیم.

چرا DINGSCO را انتخاب کنید؟
✅ دقت بالا: دستیابی به دقت درجه DIN 6، پیشرو در صنعت در کنترل خطاهای پروفیل دندانه.
✅ راندمان بالا: با نسبت کاهش تک مرحله ای تا 300:1 و راندمان انتقال بیش از 95٪.
✅ دوام: 40٪ هزینه چرخه عمر کمتر، <0.5٪ نرخ خرابی.
✅ پاسخ سریع: فرآیند دیجیتال می تواند چرخه تحویل را به 20 روز کاری کاهش دهد.

همین حالا با ما تماس بگیرید تا پیشنهادات بهینه سازی چرخ دنده و شبیه سازی های مش بندی سه بعدی را دریافت کنید!
