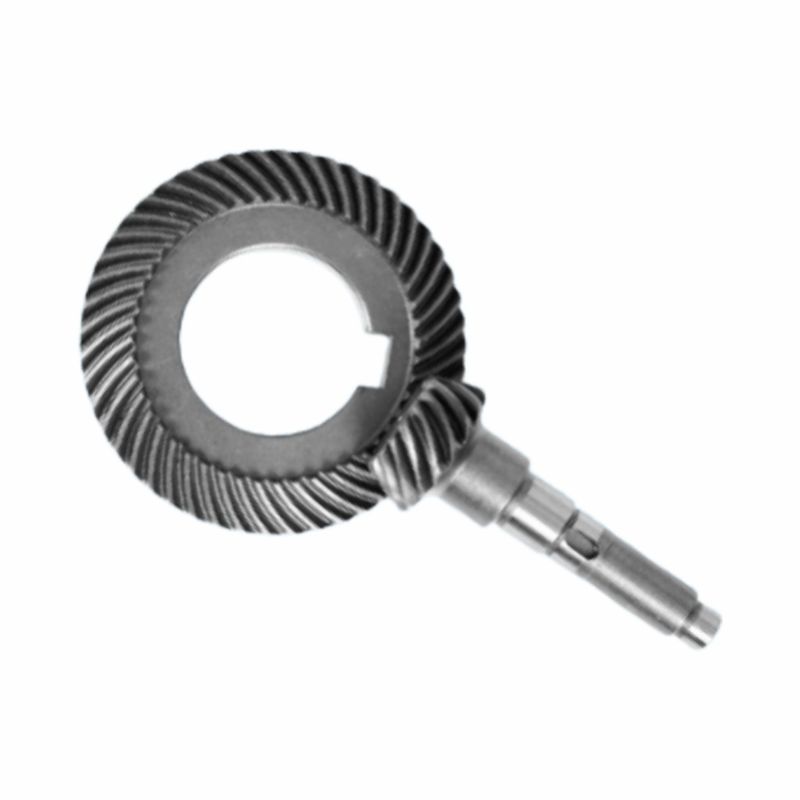

کیت گیرهای زاویه ای 80 درجه برای ریدوکتور های کوچک

کیت گیرهای زاویه ای 80 درجه برای ریدوکتور های کوچک

1اصول فنی و ویژگی های ساختاری
1 طراحی زاویه تقاطع غیر استاندارد گره

• زاویه شفت 80°:برخلاف انتقال عمودی ۹۰ درجه در دنده های هیپوئید سنتی، میله های ورودی و خروجی این دنده در زاویه ۸۰ درجه قرار دارند.که برای سناریوهای محدودی که فضای محدودی دارد یا انتقال غیر ارتگونال مورد نیاز است مناسب است..
• تغییر محور:نقطه شبک دار دنده های هیپوئید در محور نیست، اما طراحی آفست توزیع استرس تماس سطح دندان را برای بهبود ظرفیت حمل بهینه می کند.

2 فرآیند خرد کردن دنده ها و ویژگی های مواد

• پردازش سطح دندان های سخت:فرآیند کاربوری و خنک کننده پذیرفته شده است، سختی سطح دندان تا 56-62HRC است و پس از پیسیدن دقیق، خشکی سطح دندان Ra≤0.8μm،و سطح دقت می تواند به ISO 10 یا بالاتر برسد، که به طور قابل توجهی کاهش فرسایش و سر و صدا.
• تکنولوژی حرکت مداوم:با استفاده از یک ماشینکاری کامل CNC چرخ چرخدار منحنی، برش مداوم از طریق یک سر برش دو لایه، جلوگیری از از دست دادن دقت تقسیم دندان متناوب سنتی،و پشتیبانی از تنظیم پارامتر مستقل سطوح مجاور و کج.

3 طراحی کوچک

• طراحی کامپکت:قطرها به اندازه 38 میلی متر در دسترس هستند و وزن آنها سبک است، که آنها را برای ادغام در تجهیزات دقیق مناسب می کند.
• پیکربندی گودال توخالی:برخی از مدل ها از میله خروجی حفره ای برای نصب مستقیم اتصال یا پیچ های سرب استفاده می کنند و طراحی مکانیکی را ساده می کنند.

2مزایای عملکرد

1 نسبت کاهش بالا و بهره وری بالا

• نسبت سرعت تک مرحله ای تا 300:1:در مقایسه با دستگاه های کاهش دهنده چرخ دنده (کارایی فقط ۶۰-۷۰٪) ، چرخ دنده های هیپوئید دارای کارایی بیش از ۹۰٪ و بدون قفل کردن خودکار هستند.که برای سناریوهای نیاز به انتقال دو طرفه مناسب است..
• عملکرد کم سر و صدا:روش شبک دندان مارپیچی ضربه را کاهش می دهد و با فرآیند خرد کردن دنده، نویز را می توان در زیر 60dB کنترل کرد که بهتر از دندهای معمولی است.

2 ظرفیت بارگذاری بالا و عمر طولانی

• افزایش قدرت تماس:پس از کاربوریزه کردن و خاموش کردن، یک لایه سخت شده 0.3-0.5 میلی متر بر روی سطح دندان شکل می گیرد.و استرس تماس می تواند با بیش از 30٪ در ترکیب با طراحی بهینه شده سطح دندان منطقه تماس افزایش یابد.
• مقاومت در برابر ضربه:مناسب برای شروع و توقف مکرر یا نوسان بار.

3 سازگاری فضایی

• نصب انعطاف پذیر:از نصب فلنج ، نصب پا و روش های دیگر پشتیبانی می کند و می توان میله خروجی را برای انطباق با سازه های مکانیکی پیچیده سفارشی کرد.
• بهینه سازی فاصله:با تنظیم تغییر محور، قدرت چرخ کوچک می تواند با کارایی انتقال متعادل شود.

3سناریوهای کاربردی معمولی
1 اتوماسیون صنعتی

• مفاصل ربات های همکاری:به عنوان مثال، مفاصل مچ دست روبات های دو بازو از دنده های 80 درجه ای استفاده می کنند تا انتقال تراکم گشت و گذار بالا را در حالی که حجم مفصل را کاهش می دهند، به دست آورند.
• مرحله موقعیت دقیق:مکانیسم دستکاری وافره در تجهیزات نیمه هادی که دقت موقعیت (خطای تکرار پذیری ≤± 1 دقیقه قوس) را با استفاده از نسبت کاهش بالا و ویژگی های واکنش کم تضمین می کند.

2 ماشین آلات پزشکی و مواد غذایی

• درایوهای ابزار جراحی:مفاصل چرخان، مانند اندوسکوپ، نیاز به صدا کم، عمر طولانی و مواد سازگار با FDA دارند.
• تجهیزات بسته بندی مواد غذایی:مکانیسم شاخص سازی ماشین پر کردن پرنده با سرعت بالا نیاز به مقاومت در برابر ضربه های مکرر شروع و توقف دارد و ویژگی های مقاوم به لباس دنده های هیپوئید می تواند فواصل نگهداری را افزایش دهد.

3 هوافضا و نظامی

• سیستم کنترل پرواز UAV:ریزوکتور کوچک برای کنترل سرو استفاده می شود و زاویه تقاطع محور 80 ° طرح فضای داخلی بدنه را بهینه می کند.
• دستگاه های هدایت موشک:در دماهای شدید (۵۰ تا ۱۲۵ درجه سانتیگراد) و محیط های ارتعاش، دنده های خاموش شده کربوریزه نسبت به دنده های دود سنتی قابل اطمینان تر هستند.

4پیشنهادات نگهداری و انتخاب

• الزامات روان کننده:روغن روان کننده باید پس از ۳۰۰ ساعت اولین کار جایگزین شود و سطح روغن باید هر ۳۰۰۰ ساعت یا نیم سال بررسی شود.
• برای جلوگیری از مخلوط روغن معدنی با روغن مصنوعی.
• بازرسی مهر و موم روغن:اطمینان حاصل کنید که مهر روغن در طول ذخیره سازی طولانی مدت در روغن خیس می شود تا از سخت شدن لب جلوگیری شود. اگر نشت روغن در طول کار یافت شود، مهر روغن باید به موقع جایگزین شود.
