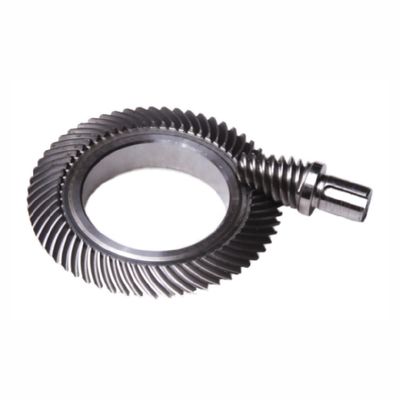

هیپوئید بیول گیر نرخ کاهش بالا HRH هلیکل کرم درایو گشتاور بالا

دنده های هیپوئید با نسبت بالا به یک سیستم دنده های هیپوئید اشاره دارد که کاهش قابل توجهی در سرعت یا افزایش گشتاور را فراهم می کند.اصطلاح "نسبت بالا" نشان می دهد که سیستم دنده به یک نسبت کاهش بزرگ بین پارامترهای ورودی و خروجی می رسد..

• دنده های hypoid با کاهش بالا به طور خاص برای دستیابی به کاهش قابل توجهی در سرعت و افزایش قابل توجهی در گشتاور طراحی شده اند. آنها قادر به دستیابی به نسبت های کاهش بالاتر هستند،معمولاً بین 10از 1 به 100 به 1 یا حتی بیشتر.
• دنده های هیپوئیدی با کاهش سرعت بالا، با توانایی آنها برای دستیابی به کاهش سرعت قابل توجهی و خروجی گشتاور بالا،اغلب در کاربردهایی استفاده می شود که نیاز به انتقال قدرت قابل توجهی و تقویت گشتاور دارند.آنها معمولا در ماشین آلات صنعتی سنگین، سیستم های انتقال قدرت و رباتیک استفاده می شوند.
• در حالی که هر دو دنده های معمولی و دنده های کاهش بالا طراحی شده اند تا از گشتاور استفاده کنند،دنده های هیپوئید با کاهش بالا به طور معمول برای تحمل بار های چرخش بزرگ تر به دلیل استفاده از آنها در کاربردهایی که نیاز به خروجی چرخش بالا دارند ساخته شده اند.
• طراحی و هندسه دندان دنده های هیپوئید با کاهش بالا برای دستیابی به نسبت های کاهش بالاتر و تحمل گشتاور افزایش یافته بهینه شده است. آنها ممکن است از اصلاحات مانند قطر دنده های بزرگتر برخوردار باشند.پروفایل دندان های بهبود یافته، و درمان گرما تخصصی برای پذیرش الزامات بار و گشتاور بالاتر.

هیپوئید با نسبت کاهش بالا، که به عنوان هلیکل کرم درایو نیز شناخته می شود، جایگزین درایو های چرخ چرخ دود سنتی است.

در مقایسه با انتقال چرخ دنده کرم، درایو هیپوئید با نسبت کاهش بالا مزایای زیادی دارد:

ویژگی های دنده های هیپوئید:

• تغییرات زاویه گشتاور منتقل شده
• قادر به تحمل بارهای بزرگتر
• انتقال ثابت تر و سر و صدا کم تر است
• تعویض قابل تنظیم

مزایای انتقال دنده های هیپوئید:

• محور چرخ کوچک جابجا شده است، که زاویه هلیکس چرخ کوچک را افزایش می دهد، که منجر به افزایش قابل توجهی در قطر چرخ کوچک می شود.به این ترتیب افزایش قدرت و سفتی چرخ کوچکو به دست آوردن نسبت انتقال بزرگتر از چرخ دنده های منحنی مارپیچی در شرایط مشابه.
• وجود دارد لغزش نسبی در امتداد جهت طول دندان و جهت ارتفاع دندان، بنابراین سطح دندان به طور مساوی پوشیده می شود. درمان حرارتی همچنین آسیاب را تسهیل می کند، مناطق تماس را بهبود می بخشد،سطح دندان را بهبود می بخشد و صدا را کاهش می دهد.
• تغییر محور اجازه می دهد تا آزادی بیشتری در ترتیب انتقال در فضا داشته باشد.
• محور تغییر می کند و می تواند عبور کند، و هر دو چرخ می توانند توسط straddles پایدار پشتیبانی شوند.
• زاویه هلیکس چرخ کوچک افزایش می یابد، قدرت به طور قابل توجهی بهبود می یابد و می تواند با نسبت انتقال بزرگتر سازگار شود. انتقال تک مرحله ای می تواند بیش از 10 ساعت طول بکشد.
• شرایط روان کننده خوب و کارایی انتقال بالا.

معایب در مقایسه با سایر انواع محرک های گره ای:

• محاسبه و طراحی بسیار پیچیده تر از سایر جفت های دنده است.
• در مقایسه با دندهای اسپیرال ارتگونال عمومی، محاسبه تنظیم دندان پیچیده تر است و تطبیق منطقه تماس نیز دشوار است.
• شرایط روان کننده بالا هستند و روغن های مخصوص هیپوئید گیر مورد نیاز است.
