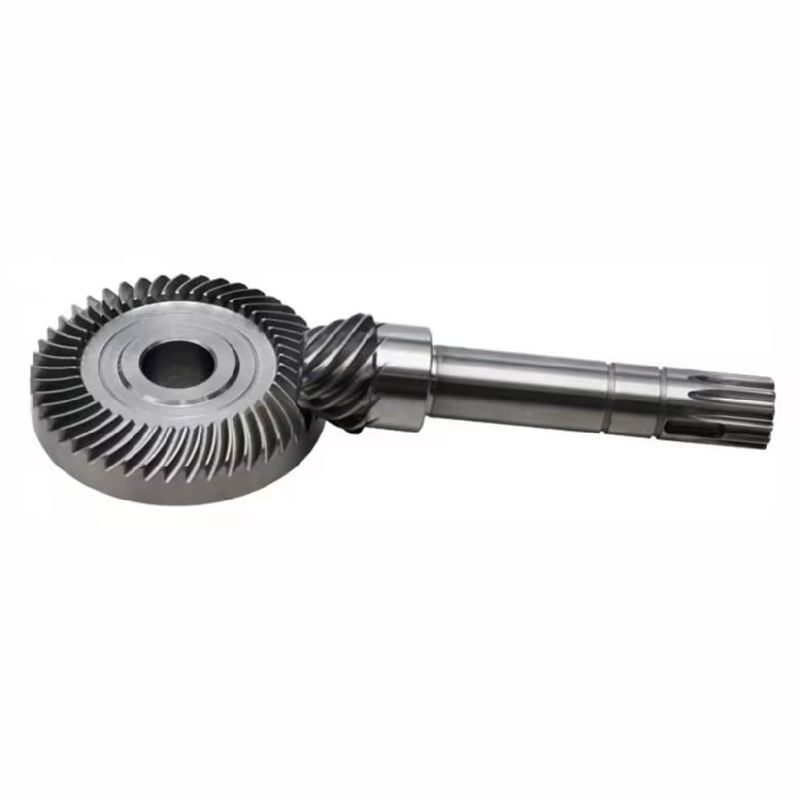

گیره های معمولی هیپوئید گیره های شیلکل بیول گیره های پینیون شفت 90 درجه زاویه راست

چرخ دنده های معمولی هیپوئید، چرخ دنده های شیب دار با 90 درجه زاویه راست

دنده های هیپوئید یک نوع دنده های منحنی مارپیچی هستند که دارای یک شاخه جابجا شده و محورهای غیر متقاطع هستند.آنها به طور معمول در برنامه های کاربردی مختلف مورد استفاده قرار می گیرند که در آن انتقال چرخشی بالا و طراحی جمع و جور مورد نیاز است.

• از نظر نسبت کاهش: دنده های هیپوئید معمولی به طور کلی نسبت کاهش متوسط دارند، به طور معمول از 3: 1 تا 10:1این دنده ها طراحی شده اند تا کاهش متوسط سرعت و افزایش مساوی در تورک را فراهم کنند.
• از نظر تمرکز بر کاربرد: دنده های هیپوئید رایج به طور معمول در کاربردهای مختلف مورد استفاده قرار می گیرند که در آن کاهش متوسط سرعت و افزایش گشتاور مورد نیاز است.اونا توي دفرينشال هاي ماشيني پيدا ميشن، ابزار الکتریکی و سایر ماشین آلات که نیاز به تعادل بین سرعت و گشتاور دارند.

دنده های هیپوئید یک مورد ویژه از دنده های منحنی مارپیچی هستند. ویژگی خاص این است که محور دو چرخ عمودی هستند اما متقاطع نیستند و فاصله ای معینی وجود دارد،که از لحاظ فنی آفست نامیده می شود..

ویژگی های دنده های هیپوئید:

• تغییرات زاویه گشتاور منتقل شده
• قادر به تحمل بارهای بزرگتر
• انتقال ثابت تر و سر و صدا کم تر است
• تعویض قابل تنظیم

مزایای انتقال دنده های هیپوئید:

1. محور چرخ کوچک جابجا شده است، که زاویه هلیکس چرخ کوچک را افزایش می دهد، که منجر به افزایش قابل توجهی در قطر چرخ کوچک می شود.به این ترتیب افزایش قدرت و سفتی چرخ کوچکو به دست آوردن نسبت انتقال بزرگتر از چرخ دنده های منحنی مارپیچی در شرایط مشابه.
2. وجود دارد لغزش نسبی در امتداد جهت طول دندان و جهت ارتفاع دندان، بنابراین سطح دندان به طور مساوی پوشیده می شود. درمان حرارتی همچنین آسیاب را تسهیل می کند، مناطق تماس را بهبود می بخشد،سطح دندان را بهبود می بخشد و صدا را کاهش می دهد.
3. تغییر محور اجازه می دهد تا آزادی بیشتری در ترتیب انتقال در فضا داشته باشد.
4. محور تغییر می کند و می تواند عبور کند، و هر دو چرخ می توانند توسط straddles پایدار پشتیبانی شوند.
5. زاویه هلیکس چرخ کوچک افزایش می یابد، قدرت به طور قابل توجهی بهبود می یابد و می تواند با نسبت انتقال بزرگتر سازگار شود. انتقال تک مرحله ای می تواند بیش از 10 ساعت طول بکشد.
6. شرایط روان کننده خوب و کارایی انتقال بالا.

معایب در مقایسه با سایر انواع محرک های گره ای:

1. محاسبه و طراحی بسیار پیچیده تر از سایر جفت های دنده است.
2. در مقایسه با دندهای اسپیرال ارتگونال عمومی، محاسبه تنظیم دندان پیچیده تر است و تطبیق منطقه تماس نیز دشوار است.
3. شرایط روان کننده بالا هستند و روغن های مخصوص هیپوئید گیر مورد نیاز است.
