ترانسفورماتور پایدار چرخ دنده 40cr برای ماشین های خیاطی مدنی

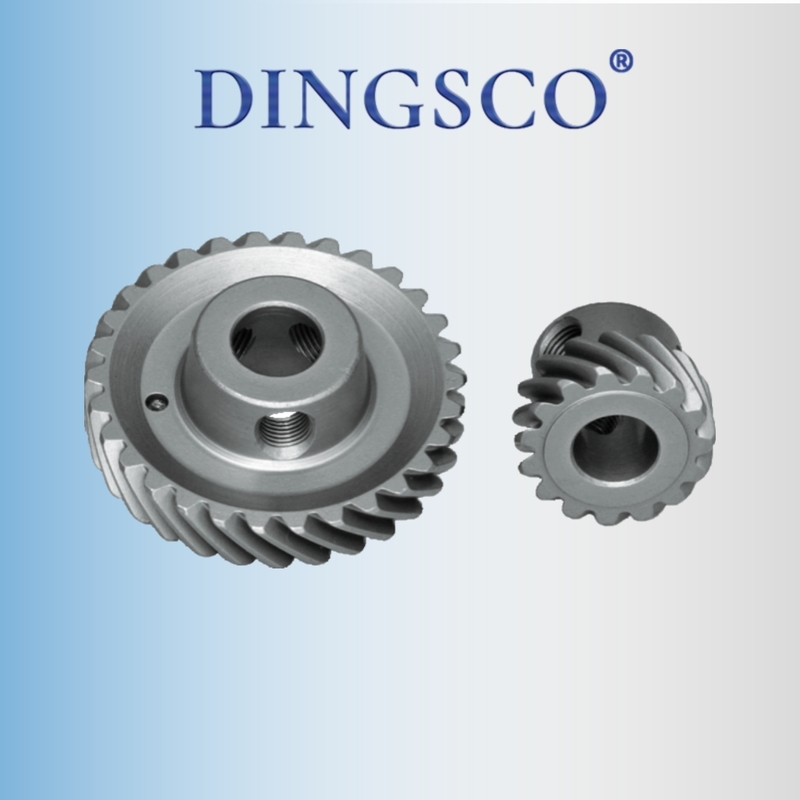

چرخ‌دنده مارپیچی 40Cr برای انتقال پایدار در چرخ خیاطی‌های خانگی

این مجموعه از چرخ‌دنده‌های مارپیچی عمومی برای صنایع سبک که در چرخ خیاطی‌های دو سوزنه 842/845 استفاده می‌شوند، می‌تواند از جنبه‌هایی مانند موقعیت‌یابی عملکردی، مواد و هزینه، منطق پردازش و ویژگی‌های سازگاری معرفی شود، با تمرکز اصلی طراحی بر روی «برآورده کردن پایداری دوخت با هزینه کم»:

I. ساختار و عملکرد: خدمت به دوخت همزمان دو سوزنه
1. طراحی پروفیل دندانه:
▶از دندانه‌های مارپیچی با زاویه مارپیچ کوچک (β ≈ 10°–15°) استفاده می‌کند. این طراحی بین «همواری انتقال» و «نیروی محوری» تعادل برقرار می‌کند. از آنجایی که دستگاه دو سوزنه فضای فشرده‌ای دارد، نیروی محوری بیش از حد باعث فشرده شدن یاتاقان‌ها می‌شود و زاویه مارپیچ کوچک، پیچیدگی طراحی را کاهش می‌دهد.
▶ماژول m = 1–1.5 است. برای کاربردهای صنایع سبک با بارهای کوچک، یک ماژول کوچک حجم را کاهش می‌دهد و آن را برای شاسی فشرده دستگاه دو سوزنه مناسب می‌کند.
2. نقش انتقال:
▶شفت اصلی را به میله سوزن / مکانیزم تغذیه متصل می‌کند تا به «تطابق سرعت + همزمانی حرکت» دست یابد:
◊میله سوزن: چرخش شفت اصلی را به «حرکت رفت و برگشتی بالا و پایین» تبدیل می‌کند. نسبت انتقال پایدار دندانه‌های مارپیچی، سوراخ شدن همزمان دو سوزن (برای تراز کردن دوخت) را تضمین می‌کند.
◊سگک تغذیه: سگک تغذیه را به «تغذیه رفت و برگشتی» هدایت می‌کند. ویژگی کم‌لرزش دندانه‌های مارپیچی از گیر کردن تغذیه (برای دوخت یکنواخت) جلوگیری می‌کند.

II. مواد و فرآیندها: مصالحه با اولویت هزینه

III. دقت پردازش: منطق صنعتی «به اندازه کافی خوب»
1. پردازش پروفیل دندانه:
▶آنها با دستگاه‌های هابینگ معمولی تولید انبوه می‌شوند (از هاب‌های مارپیچی برای فرز استفاده می‌شود و هزینه پردازش یک دندانه < 0.3 یوان است). دقت فقط باید به درجه GB/T 10095 - 9–10 برسد (لقی: 0.1–0.2 میلی‌متر، که بسیار کمتر از ≤ 0.05 میلی‌متر برای چرخ‌دنده‌های صنعتی است).
▶سنگ‌زنی چرخ‌دنده لازم نیست: دقت دوخت دستگاه دو سوزنه به ساختار مکانیکی (مانند ریل راهنمای میله سوزن) بستگی دارد تا موقعیت چرخ‌دنده و چرخ‌دنده‌های کم‌دقت در حال حاضر الزامات را برآورده می‌کنند (کاهش هزینه تا 40%).
2. پس از پردازش:
▶پخ‌زنی برای از بین بردن پلیسه (برای جلوگیری از خراشیدگی گیربکس در هنگام مونتاژ و بهبود حس لمس) انجام می‌شود و انتهای سطح صاف فرز می‌شود (برای اطمینان از موازی بودن سطح نصب، با خطای ≤ 0.1 میلی‌متر).

IV. سازگاری و عملکرد: طراحی برای استفاده خانگی/کارگاه‌های کوچک
1. محدودیت‌های نصب:
▶تلرانس فاصله مرکز ±0.05 میلی‌متر است (متکی به ریخته‌گری گیربکس + دقت فرز، که کم‌هزینه است). نیروی محوری دندانه‌های مارپیچی توسط شانه‌های شفت + یاتاقان‌های کشویی جبران می‌شود (نیازی به یاتاقان‌های ساچمه‌ای با دقت بالا نیست که باعث صرفه‌جویی در هزینه می‌شود).
2. عمر مفید و نگهداری:
▶تحت روغن‌کاری روغن موتور، سطح دندانه 40Cr سخت شده و تمپر شده + فیلم فسفاته می‌تواند از 5 تا 8 سال / 100000 ساعت کارکرد پشتیبانی کند (که بسیار بیشتر از فرکانس استفاده از خانوارها/کارگاه‌های کوچک است).
▶تظاهرات خرابی: سایش سطح دندانه منجر به کج شدن دوخت و پریدن دوخت می‌شود؛ شکستگی دندانه باعث گیر کردن تغذیه می‌شود. برای نگهداری، مجموعه چرخ‌دنده مستقیماً جایگزین می‌شود (قیمت واحد < 10 یوان است و هزینه تعویض کم است).

به طور خلاصه، این مجموعه از چرخ‌دنده‌های مارپیچی نمونه‌ای معمولی از «تعادل عملکرد هزینه در زمینه صنایع سبک» است: از طریق طراحی دندانه‌های مارپیچی با ماژول کوچک (برای انتقال پایدار)، سخت‌کاری و تمپرینگ 40Cr (برای کنترل هزینه) و هابینگ + فسفاته کردن (برای بهبود راندمان)، بر اساس برآورده کردن «دوخت همزمان دو سوزنه»، هزینه یک مجموعه چرخ‌دنده به حداقل می‌رسد و کاملاً با نیازهای تولید انبوه چرخ خیاطی‌های خانگی سازگار می‌شود.

راه حل های چرخ دنده دقیق DINGSCO — نیروی پیشرو در انتقال تجهیزات

مزایای اصلی: تجهیزات پیشرفته × فرآیندهای دیجیتالی × خدمات چرخه کامل

به عنوان یک تولید کننده پیشرو چرخ دنده دقیق، DINGSCO در تولید سفارشی چرخ دنده های مخروطی مارپیچی و چرخ دنده های هیپوئیدی با دقت بالا از طریق چندین دستگاه فرز/سنگ زنی چرخ دنده مخروطی مارپیچی CNC هفت محوره پنج پیوندی و فناوری برش چرخ دنده مخروطی مارپیچی Gleason تخصص دارد. با کلاس دقت DIN 6 (خطای پروفیل دندانه ≤ ±5 میکرومتر)، راندمان انتقال 95٪+ و نسبت های کاهش فوق العاده بالا، ما راه حل های انتقال قابل اعتمادی را برای رباتیک، درایوهای موتور، وسایل نقلیه انرژی نو و موارد دیگر ارائه می دهیم.

چرا DINGSCO را انتخاب کنید؟
✅ دقت بالا: دستیابی به دقت درجه DIN 6، پیشرو در صنعت در کنترل خطاهای پروفیل دندانه.
✅ راندمان بالا: با نسبت کاهش تک مرحله ای تا 300:1 و راندمان انتقال بیش از 95٪.
✅ دوام: 40٪ هزینه چرخه عمر کمتر، <0.5٪ نرخ خرابی.
✅ پاسخ سریع: فرآیند دیجیتال می تواند چرخه تحویل را به 20 روز کاری کاهش دهد.

همین حالا با ما تماس بگیرید تا پیشنهادات بهینه سازی چرخ دنده و شبیه سازی مش بندی سه بعدی را دریافت کنید!
