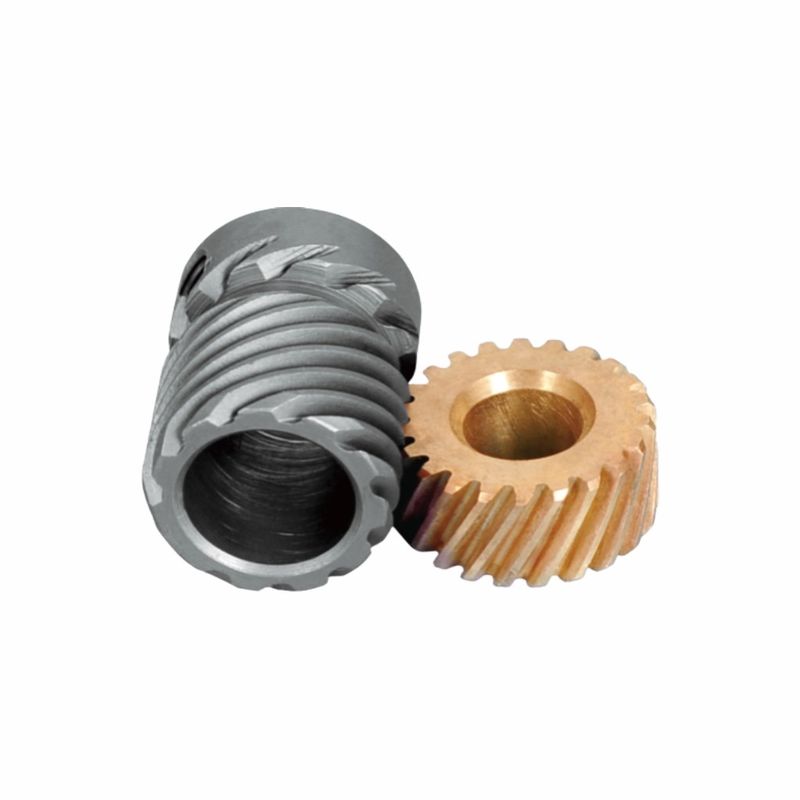

کرم - جفت چرخ دنده کرمی درگیر با دندانه مارپیچ برای دوخت زیگزاگی

چرخ دنده کرم - جفت چرخ دنده کرم با درگیری دندانه مارپیچی برای دوخت زیگزاگ


I. اصل طراحی — منطق دقیق انتقال شفت غیر موازی فضایی
این یک جفت چرخ دنده کرم-کرم است که طراحی اصلی آن حول محور «تغییر جهت فضایی 90 درجه + کنترل دقیق نسبت انتقال بزرگ» متمرکز شده است:
1. مشخصات دندانه و مکانیزم درگیری
▶کرم دارای یک سطح دندانه مارپیچی است (شبیه به یک پیچ، با یک مشخصات دندانه ای که به طور مداوم احاطه شده است) و چرخ دنده کرم دارای یک مشخصات دندانه ای قوسی است که خط مارپیچی کرم را احاطه کرده است. در طول درگیری، دندانه های مارپیچی کرم به تدریج در شیارهای دندانه چرخ دنده کرم «برش می خورند». سطح تماس بیش از 3 برابر چرخ دنده خار است، ضربه انتقال 70٪ کاهش می یابد و نویز ≤ 72dB است (مطابق با تقاضای بی صدا در کارگاه چرخ خیاطی).
▶دو شفت در فضا با زاویه 90 درجه نسبت به هم قرار می گیرند (کرم افقی و چرخ دنده کرم عمودی است)، جایگزین مکانیزم های تغییر جهت پیچیده مانند چرخ دنده های مخروطی می شوند، حجم سر چرخ خیاطی را 40٪ کاهش می دهند و با چیدمان فشرده چرخ خیاطی زیگزاگ سازگار می شوند.
2. نسبت انتقال و تبدیل حرکت
می تواند به نسبت انتقال زیادی دست یابد. پس از کاهش سرعت چرخش پرسرعت موتور توسط چرخ دنده کرم-کرم، چرخ دنده کرم سرعت کم و گشتاور بالا را خروجی می دهد و به طور دقیق مکانیزم نوسان سوزن را برای انجام یک حرکت رفت و برگشتی «زیگزاگ» هدایت می کند و از فرکانس نوسان یکنواخت سوزن و تراکم یکنواخت دوخت اطمینان حاصل می کند.

II. سازگاری مواد — هم افزایی عملکردی ترکیب «فولاد - مس»
انتخاب مواد کرم (فولاد) و چرخ دنده کرم (آلیاژ مس) یک «تعادل مثلثی از استحکام - مقاومت در برابر سایش - کاهش نویز» است:
1. کرم (عضو محرک)
فولاد ساختاری آلیاژی انتخاب شده است و از طریق کربوریزاسیون و کوئنچینگ + سنگ زنی، سختی سطح دندانه به HRC58 - 62 می رسد و عمر مفید مقاوم در برابر سایش بیش از 12000 ساعت است (قادر به تحمل بار ضربه ای شروع-توقف با فرکانس بالا چرخ خیاطی)؛ هسته چقرمگی خود را حفظ می کند تا از شکستگی اضافه بار جلوگیری شود.
2. چرخ دنده کرم (عضو محرک)
برنز قلع ZCuSn10Pb1 (یا برنز آلومینیومی) اتخاذ شده است. ضریب اصطکاک آلیاژ مس ≤0.15 است (خاصیت خود روانکاری عالی)، که می تواند سایش کرم را در طول درگیری بیش از 50٪ کاهش دهد. علاوه بر این، مدول الاستیسیته مس کم است (فقط 1/3 فولاد)، که می تواند ارتعاش درگیری را جذب کند، خطر «پریدن نخ و پارگی نخ» چرخ خیاطی را کاهش دهد و اطمینان حاصل کند که دقت دوخت ≤ ± 0.1 میلی متر است.

III. ارزش عملکردی — «قلب دوخت» چرخ خیاطی زیگزاگ
در چرخ خیاطی زیگزاگ، این مجموعه از جفت چرخ دنده ها «واحد کنترل اصلی برای تولید دوخت زیگزاگ» را بر عهده دارد و بر سه حرکت کلیدی تسلط دارد:
1. کنترل حرکت نوسان سوزن
چرخش یکنواخت چرخ دنده کرم-کرم، از طریق مکانیزم چرخ خارج از مرکز + میله اتصال، چرخش چرخ دنده کرم را به نوسان چپ - راست سوزن تبدیل می کند. هنگامی که نسبت انتقال i=20 باشد، شفت اصلی 20 دور می چرخد و سوزن 1 مجموعه نوسانات زیگزاگ را کامل می کند و با نیازهای دوخت پارچه های الاستیک مانند لباس زیر و سوتین سازگار می شود.
2. هماهنگی و تطبیق تغذیه
شفت چرخ دنده کرم با بادامک تغذیه مرتبط است تا حرکت رو به جلو و عقب دندانه های تغذیه را کنترل کند. جهت تغذیه عمود بر نوسان سوزن است (سوزن به چپ و راست نوسان می کند و دندانه های تغذیه به جلو و عقب تغذیه می کنند). ریتم های حرکتی این دو به طور دقیق همزمان می شوند تا یک دوخت «زیگزاگ» ایجاد شود و از چروک شدن پارچه جلوگیری شود.
3. تضمین همگام سازی شاتل
با مکانیزم رانندگی شاتل مرتبط است تا اطمینان حاصل شود که سرعت چرخش شاتل با فرکانس سوراخ شدن سوزن مطابقت دارد و اتصال یکپارچه «خروج سوزن از سوراخ - قلاب کردن نخ توسط شاتل» را محقق می کند و میزان پریدن نخ ≤0.1٪ است.

این مجموعه از جفت چرخ دنده کرم - کرم، با طراحی انتقال شفت غیر موازی فضایی، مواد عملکردی فولاد-مس و کنترل دقیق دوخت، به حامل اصلی برای تولید «دوخت زیگزاگ» چرخ خیاطی زیگزاگ تبدیل می شود. این نه تنها نیازهای اساسی ماشین آلات صنعتی سبک برای «فشرده سازی، سکوت و دوام» را برآورده می کند، بلکه با سناریوهای تقسیم شده پارچه های مختلف و دوخت های مختلف از طریق سفارشی سازی سازگار می شود. این یک نمونه معمولی از ترکیب «کنترل دقیق و تولید انعطاف پذیر» در فناوری انتقال چرخ خیاطی است — چرخ دنده های کوچک یک صنعت بزرگ را هدایت می کنند و از نوآوری فرآیند صنایعی مانند پوشاک و لباس زیر پشتیبانی می کنند.

راه حل های چرخ دنده دقیق DINGSCO— نیروی پیشگام در انتقال تجهیزات

مزایای اصلی: تجهیزات پیشرفته × فرآیندهای دیجیتالی × خدمات چرخه کامل


به عنوان یک تولید کننده پیشرو چرخ دنده دقیق، DINGSCO در تولید سفارشی چرخ دنده های مخروطی مارپیچی و چرخ دنده های هیپوئیدی با دقت بالا از طریق چندین دستگاه فرز/سنگ زنی چرخ دنده مخروطی مارپیچی هفت محوره پنج پیوندی CNC و فناوری برش چرخ دنده مخروطی مارپیچی Gleason تخصص دارد. با کلاس دقت DIN 6 (خطای مشخصات دندانه ≤ ± 5 میکرومتر)، راندمان انتقال 95٪ + و نسبت های کاهش فوق العاده بالا، ما راه حل های انتقال قابل اعتمادی را برای رباتیک، درایوهای موتور، وسایل نقلیه انرژی نو و موارد دیگر ارائه می دهیم.

چرا DINGSCO را انتخاب کنید؟
✅ دقت بالا: دستیابی به دقت درجه DIN 6، پیشرو در صنعت در کنترل خطاهای مشخصات دندانه.

✅ راندمان بالا: با نسبت کاهش تک مرحله ای تا 300:1 و راندمان انتقال بیش از 95٪.

✅ دوام: 40٪ هزینه چرخه عمر کمتر،نرخ خرابی <0.5٪.
✅ پاسخ سریع: فرآیند دیجیتال می تواند چرخه تحویل را به 20 روز کاری کاهش دهد.

همین حالا با ما تماس بگیرید تا پیشنهادات بهینه سازی چرخ دنده و شبیه سازی های درگیری سه بعدی را دریافت کنید!
