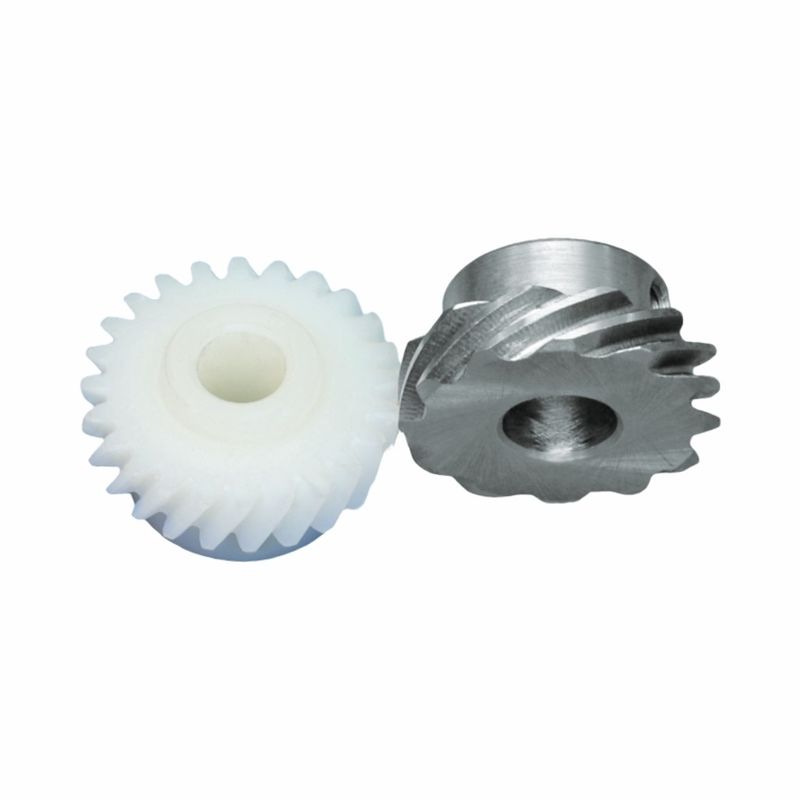

جفت چرخ‌دنده مارپیچی ماشین پایدار برای کنترل حرکت شفت‌های غیر موازی

ماشین ماندگار جفت چرخ دنده های مارپیچی برای کنترل حرکت میله های غیر موازی

I. ویژگی های طراحی ️ منطق دقیق دنده های مارپیچی برای شاخه های غیر موازی
این یک جفت دنده های مارپیچی برای میله های غیر موازی است. مرکز اصلی طراحی در اطراف "کارایی انتقال فضایی و حرکت صاف" است:
1پروفایل دندان و اصل شبکه
استفاده از یک زاویه 45 ° هلیکس دندان مارپیچی، سطح دندان در یک خط مارپیچی توزیع می شود. در طول شبکه، منطقه تماس سطوح دندان به تدریج تغییر می کند. در مقایسه با دنده های اسپور،تاثیر انتقال با بیش از 60٪ کاهش می یابد، و سر و صدا ≤75dB است (مطابق با نیاز کاهش سر و صدا از کارگاه ماشین سازی پایدار). طرح گره غیر موازی (دو گره عمودی / متقاطع) می تواند جایگزین دنده های منحنی شود ،کاهش حجم مکانیسم انتقال با ۳۰٪، و برای فضای داخلی فشرده دستگاه ماندگار مناسب است.
2مطابقت پارامترهای هندسی
ماژول دنده، تعداد دندان ها و زاویه فشار باید به طور دقیق مطابقت داشته باشد. توزیع بار بر روی سطح دندان از طریق اصلاح بهینه می شود.آن را تضمین می کند که عمر سرویس دنده به 8000-12000 ساعت (به مراتب بیشتر از دنده های اسپور معمولی) در طول فرکانس بالا شروع - توقف (چرخه تغذیه - خیاط) از ماشین ماندگار.

II. انتخاب مواد ️ هماهنگی عملکردی ️ فلز + پلاستیک مهندسی ️
ترکیب مواد دنده ی راننده (فلزی) و دنده ی راننده (نیلون) یک طراحی مکمل کاربردی است:
1دستگاه فلزی (دستور رانندگی)
فولاد ساختاری 20CrMnTi انتخاب می شود و تحت کاربوری و خنک کننده (سختی HRC58 - 62) قرار می گیرد تا اطمینان حاصل شود که سطح دندان مقاوم به لباس و مقاومت در برابر ضربه است.و می تواند در طول فرآیند دوخت ماشین ماندگار (بارگیری متناوب دوخت پایینی) ، در طول فرآیند دوخت 50-200N · m را تحمل کند.
2دستگاه نایلونی (دستورهای رانده شده)
نیلونی تقویت شده با فیبر شیشه ای PA66 + پذیرفته شده است. تراکم آن تنها 1/7 از فولاد است. در حالی که سبک وزن است، دارای خواص خود روان کننده است،کاهش مصرف انرژی حمل و نقل 15٪علاوه بر این، ماژول لاستیک نایلان کم است، که می تواند تاثیر شبکه را جذب کند و ارتعاش ماشین ماندگار را بیشتر کاهش دهد.

III. سناریوی سازگاری ارزش جفت انتقال دستگاه ماندگار
در ماشین ماندگار (تجهیزات کفش سازی و دوخت) ، این مجموعه دنده ها عملکردهای اصلی توزیع قدرت + کنترل حرکت را انجام می دهند:
1. زنجیره انتقال برق
آن را به موتور سرو و مکانیسم تغذیه / خیاط متصل می کند و از طریق کاهش دنده و افزایش گشتاور،چرخش موتور با سرعت بالا را به تغذیه پایدار چرخ تغذیه تبدیل می کند، اطمینان از بخیه یکنواخت بخیه بالای کفش.
2. دقت کنترل حرکت
ویژگی های شبکۀ صاف چرخ چرخدار، همراه با سیستم کنترل PLC ماشین ماندگار، می تواند به دقت طول تغذیه ≤± 0 برسد.2 میلی متر (با توجه به الزامات دوخت انواع مختلف کفش)و زمان پاسخ چرخ دنده عقب ≤0.1s است، حمایت از شروع سریع-پایان در طول خیاط با سرعت بالا از ماشین ماندگار.

اين جفت چرخ دنده اي براي شفت هاي غير موازی با طرح دقيق پروفيل دندون و ترکیب مواد کاربردیبا دقت به انتقال فضایی و الزامات خیاطی پایدار ماشین ماندگار پاسخ می دهداین تنها “مفصل انتقال” برای ماشین ماندگار برای دستیابی به خیاط کارآمد و دقیق نیست، but also represents the development direction of “standardization + customization” in the transmission field of light industrial equipment —— supporting the process upgrade and cost control of the shoemaking industry through the technical optimization of small components.

راه حل های دندهای دقیق DINGSCOنیروی پیشگام در انتقال تجهیزات

مزایای اصلی: تجهیزات پیشرفته × فرآیندهای دیجیتالی × خدمات چرخه کامل


به عنوان يک سازنده ي پيشرو در توليد قطعات دقيق DINGSCO specializes in customized production of micro high-precision spiral bevel gears and hypoid gears through our multiple CNC seven-axis five-linkage spiral bevel gear grinding/milling machines and Gleason spiral bevel cutter technologyبا کلاس دقت DIN 6 (خطای پروفایل دندان ≤ ± 5μm) ، بهره وری انتقال 95٪ + و نسبت های کاهش فوق العاده بالا، ما راه حل های انتقال قابل اعتماد را برای رباتیک، محرک های موتور،وسایل نقلیه انرژی جدید، و بیشتر

چرا "دينگسکو" رو انتخاب کردي؟
✅دقت بالا:دستیابی به دقت درجه DIN 6، رهبری صنعت در کنترل خطاهای پروفایل دندان.

✅کارایی بالا:با نسبت کاهش تک مرحله ای تا 300:1، و بهره وری انتقال بیش از 95٪.

✅دوام:۴۰ درصد کاهش هزینه های چرخه عمر، کمتر از ۰٫۵ درصد میزان شکست.
✅پاسخ سريع:فرآیند دیجیتال می تواند چرخه تحویل را به 20 روز کاری کوتاه کند.

به زودی برای پیشنهادات بهینه سازی دنده و شبیه سازی شبکه 3D با ما تماس بگیرید!
