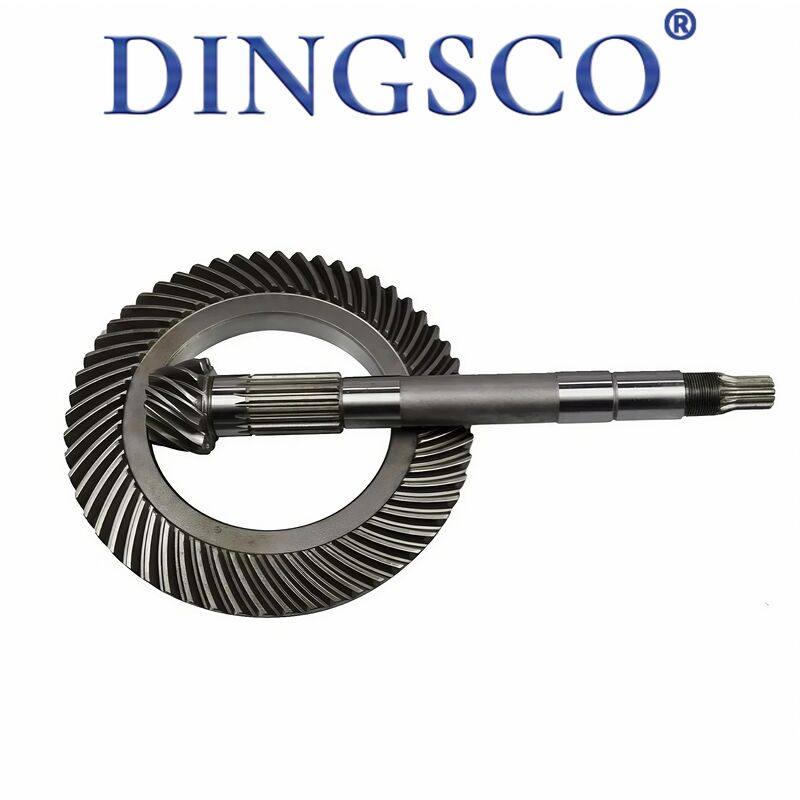

چرخ و پینیون مارپیچی، قطعات یدکی چرخ دنده محرک محور دیفرانسیل کامیون

قطعات جانبی چرخ تاج و پیینین، محور متمایز محور کامیون

دنده های بیول مارپیچی (همچنین به عنوان دنده های بیول مارپیچی نیز شناخته می شوند) قطعات اصلی انتقال دقیق برای انتقال قدرت بینشاخه های متقاطع(معمولاً 90 °) با دندان های منحنی مارپیچی ، آنها دارای انتقال صاف تر ، ظرفیت بار بیشتر و نویز کمتری نسبت به دنده های منحنی مستقیم هستند ،به طور گسترده ای در زمینه های با سرعت بالا و بار سنگین مانند خودرو استفاده می شود، ماشین آلات مهندسی، کاهش دهنده ها، هوافضا، کشتی ها و غیره

ویژگی های محصول

• ساختار دندان منحنی مارپیچی: رد دندان در حال چرخش قوس است، تماس شبکه ای بدون ضربه فوری
• سازگاری زاویه گره: عمدتا برای 90° قطعات متقاطع؛ سفارشی برای 30° ≈ 150° انتقال زاویه غیر مستقیم
• درجه دقت بالا: درجه صنعتی ایزو 57 (GB/T 11365) ، درجه دقت تا 3 5
• ظرفیت بارگذاری ترکیبی: انتقال گشتاور در حالی که حمل نیروهای شعاعی و محوری با فشار متعادل
• کم صدا و نرم: نسبت تماس بزرگ، شبک متعدد دندان، لرزش و شوک کوچک، 10~15dB کم تر از دندان های صاف
• کارایی بالا و دوام: بهره وری انتقال 95٪ ٪ 98٪ ، مقاوم به لباس ، ضد سوراخ ، عمر طولانی
• مواد گوناگون: عمدتاً فولاد ساختاری آلیاژ (20CrMnTi، 20CrMo، 42CrMo) ، تقویت شده با خنک کردن اندوکشن / کاربوریزه

جدول پارامترهای فنی

اصل کار

• انتقال شبکه فضایی: محورها متقاطع می شوند (معمولاً 90 °) ، دندان ها به صورت مخروطی و مارپیچی توزیع می شوند و تغییر جهت عمودی + انتقال گشتاور را تحقق می بخشند
• متراکم: دندان ها به تدریج از انتها، تماس کامل، جدا شدن صاف، بدون تاثیر فوری، صاف تر از دندان های صاف
• بار چند دندان: نسبت تماس ε=1.52.5، 2×3 جفت دندان بارگذاری همزمان، توزیع بار یکنواخت و ظرفیت بالاتر
• تعادل نیروی: ایجاد نیروهای لمسی، شعاعی و محوری؛ حامل های تطبیقی مورد نیاز برای حمایت از فشار محوری
• نسبت ثابت: نسبت دندان = نسبت سرعت معکوس (i=Z2/Z1=n1/n2) ، انتقال دقیق و پایدار

کاربردهای اصلی

• خودرو: دیفرانسیل ها، کیس های انتقال، محورهای محرک (برنامه اصلی)
• ماشین آلات مهندسی: دستگاه های کاهش دهنده اصلی، سیستم های هدایت، سیستم های وینچ حفاری، بارگذاری، رول
• دستگاه های کاهش سرعت صنعتی: جعبه های گیربکس منحنی مارپیچ سری K/S، تغییر مسیر گیربکس ها، افزایش سرعت
• ماشین آلات ابزار: محرک اسپندل، مکانیسم های تغذیه، تغییر ابزار در ماشین های حفاری/فرش/مصنوع
• هوافضا: دستگاه فرود هواپیما، موتور محرک، سیستم های چرخش دم هلیکوپتر
• نیروی دریایی: محرک، دستگاه فرمان، لوله باد، راننده پوشش کلاه
• انرژی جدید: توربین بادی، موتور ردیاب PV، تجهیزات ذخیره انرژی
• سایر: انتقال سرعت بالا و بار سنگین در صنعت چاپ، نساجی، مواد غذایی، نفت، فلزات، حمل و نقل راه آهن

مزایای محصول

• ثبات در سرعت بالا: شبکه ی تدریجی، شوک کم، مناسب برای سرعت فوق العاده بالا 300012000 دور در دقیقه
• ظرفیت حمل سنگین: 30٪ 60٪ ظرفیت حمل بالاتر از دنده های منحنی مستقیم، ضد خم شدن، ضد سوراخ کردن، مقاومت در برابر ضربه
• سر و صدا بسیار کم: دقت زمین / دندان های لپی، سر و صدا 60 ٪ 70dB، 10 ٪ 15dB کمتر از دندان های صاف
• کارایی بالا و صرفه جویی در انرژی: کارایی 95٪ 98٪ ، 3٪ 8٪ بالاتر از دنده های منحنی معمولی ، صرفه جویی در انرژی طولانی مدت
• انتقال دقیق: نسبت ثابت، واکنش کوچک (0.02 0.1 میلی متر) ، دقت موقعیت گذاری بالا
• ساختار فشرده: تغییر جهت فضایی، صرفه جویی در فضا، ایده آل برای تجهیزات سبک وزن و فشرده
• عمر طولانی: فولاد با کیفیت بالا + درمان حرارتی تقویت شده، عمر 40٪ تا 80٪ بیشتر از دنده های معمولی
• سازگاری گسترده: قابل طراحی برای شیفت های 90 ° / غیر 90 ° ، تک مرحله / چند مرحله ای ، کاهش / افزایش / انحراف

چرا ما رو انتخاب کردي؟

• 7- محور CNC آسیاب: ما ماشین های تراش CNC 7 محوری با دقت بالا را به کار می گیریم که تحمل های بسیار تنگ به اندازه ±5μm را حفظ می کنند و اطمینان حاصل می کنند که دنده ها به آرامی، بدون مشکل و با دوام فوق العاده کار می کنند.
• تخصص فنی قوی:تیم اصلی تحقیق و توسعه ما شامل متخصصان دکترا و کارشناسی ارشد است که در فناوری دنده های منحنی مارپیچ تخصص دارند و پشتیبانی فنی قوی برای پروژه های پیچیده ارائه می دهند.
• تست سختگیرانه و دقت بالا: تمام دنده ها 100درصد با سيستم هاي اندازه گيري گليسون بازرسي مي شوندحفظ کیفیت ما در سطح پیشرو صنعت.
• کارایی انتقال بالا:طرح های چرخ دنده ما از نسبت کاهش تک مرحله ای تا 300 پشتیبانی می کند:1، با کارایی انتقال واقعی بیش از 95٪، به طور قابل توجهی استفاده از انرژی را بهبود می بخشد.
• دوام عالی و بهره وری هزینه:دنده های ما 40٪ هزینه چرخه عمر پایین تر و نرخ شکست کمتر از 0.5٪ را ارائه می دهند ، که عملکرد پایدار طولانی مدت و کاهش هزینه های نگهداری را تضمین می کند.
• پاسخ سریع و زمان کوتاه:با پشتیبانی از فرآیند تولید دیجیتالی ما، ما قادر به کوتاه کردن چرخه تحویل به 20 روز کاری هستیم، به شما کمک می کنیم توسعه پروژه و راه اندازی را تسریع کنید.
• قابلیت طراحی سفارشی حرفه ای: ما راه حل های دنده ای کاملا سفارشی را برای کاربردهایی که نیاز به کاهش بالا، سرعت بالا، بار سنگین، سر و صدا کم و پروفایل های کوچک خاص دارند، بر اساس شرایط واقعی کار شما ارائه می دهیم.
