20CrMnTi دقت بالا HRC25 ~ 38 چرخ دنده مستقیم برای ماشین آلات صنعتی

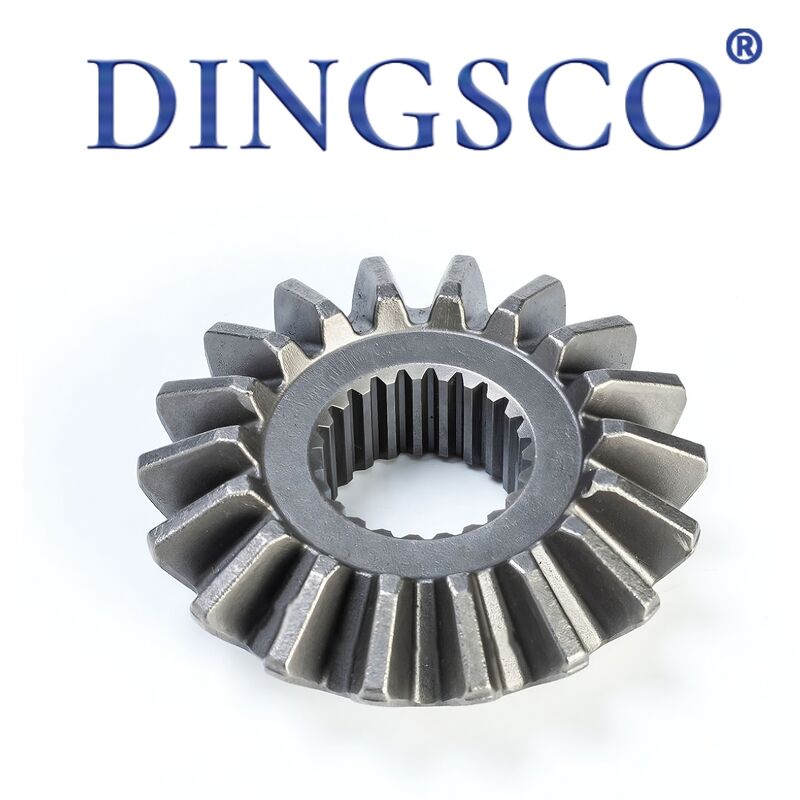

چرخ دنده مخروطی مستقیم 20CrMnTi HRC25~38 با دقت بالا برای ماشین های صنعتی

چرخ دنده مخروطی مستقیم نیز به عنوان چرخ دنده مستقیم نامیده می شود، رد دندان موازی با خط تولید مخروط گام، همیشه در مجموعه جفت اعمال می شود. گشتاور و قدرت چرخشی را بین محورهای متقاطع منتقل می کند (استاندارد 90 درجه، سفارشی 0 تا 180 درجه اختیاری). مواد اولیه اصلی: 45# فولاد، 40Cr،20CrMnTi،42CrMo، سه گزینه عملیات حرارتی: نرمال شده برای صرفه جویی، سخت شدن القایی برای بار متوسط، سخت شدن کربن برای بارهای سنگین. درجه دقیق ISO6~9 / JIS4~7، طراحی بر اساسماژول بزرگ. به طور گسترده ای برای کاهنده، ماشین آلات کشاورزی، ماشین بسته بندی، ماشین ابزار، ماشین آلات ساختمانی، دیفرانسیل خودکار و واحد فرمان اتوماسیون، مناسب برای سرعت کم/متوسط ​​با سرعت خطی ≤5 متر بر ثانیه، دارای ساختار ساده، ماشینکاری آسان و مقرون به صرفه استفاده می شود.

ویژگی های محصول

• فرمان برقی 90 درجه: انتقال قدرت عمودی را به راحتی انجام دهید، برای دنده استوانه ای خار در دسترس نیست.
• نیمرخ دندان مستقیم: زاويه مارپيچ صفر، محاسبه آسان، توليد انبوه توسط رنده/هاببر دنده استاندارد.
• رانش محوری پایدار: نیروی محوری بدون تغییر با جهت چرخش، پیکربندی ساده بلبرینگ و تحمل مونتاژ بالاتر.
• طراحی سختی دوگانه: دندان سخت HRC52~62 برای مقاومت در برابر سایش، هسته تمپر شده HRC25~38 برای ضد شکستگی.
• گزینه چند سوراخ: سوراخ ساده، سوراخ کلید، سوراخ کوبیده شده با پیچ با تحمل استاندارد H7.
• تحمل مونتاژ بالا: غیر حساس به ناهماهنگی جزئی شفت، بدون گیر کردن یا سایش غیرعادی ناشی از خطای کوچک نصب.
• هزینه رقابتی: 30 درصد هزینه کمتر و زمان کوتاه‌تر در مقایسه با چرخ دنده‌های مارپیچی برای تولید انبوه.
• پرداخت سفارشی ضد زنگ: روغن سیاه کننده، فسفاته، گالوانیزه، ضد زنگ برای محیط های گرد و غبار و مرطوب.

جدول پارامترهای فنی

برنامه اصلی

• کاهنده زاویه راست: گیربکس فرمان 90 درجه و واحد کاهش.
• دستگاه کشاورزی: ​​دروگر، نشاکار، مجموعه فرمان میکسر خوراک.
• اتوماسیون نور: بسته بندی، برچسب، نوار نقاله، درایو زاویه راست آسانسور.
• ماشین ابزار: جعبه تغذیه تراش، درایو دوک مته، جزء کوچک سر تقسیم کننده.
• ساخت و ساز و خودرو: دیفرانسیل کامیون سبک، مینی بیل مکانیکی، مجموعه فرمان جرثقیل کامیون.
• تجهیزات کوچک: ابزار برقی، دستگاه تناسب اندام، محرک شیر، قطعات یدکی ماشین اصلاح باغ.
• جایگزینی خارج از کشور: تعویض دنده استاندارد KHK/MISUMI، قطعات خدمات پس از فروش.

مزایای محصول

• فرمان انعطاف‌پذیر: راه‌حل کم‌هزینه برای چرخش برق محور متقاطع، چیدمان فشرده باعث صرفه‌جویی در فضای نصب می‌شود.
• ساخت آسان: پردازش شده توسط رنده استاندارد/هاببر بدون دستگاه چرخ دنده مارپیچی خاص، تحویل سریع.
• مونتاژ راحت: تحمل بالا برای آفست شفت جزئی، راه اندازی میدان آسان بدون اتصال دقیق.
• مقرون به صرفه: 55٪ تا 70٪ قیمت چرخ دنده مارپیچی معادل، هزینه آشکار برای سفارش عمده کاهش می یابد.
• تعویض جهانی: ابعاد مطابق با MISUMI/KHK برای تعویض مستقیم قطعات وارداتی.
• تعمیر و نگهداری کم: روانکاری گریس ساده، مجموعه جفت شده را فقط یک بار تعویض کنید.

فرآیند تولید

• بازرسی مواد خام: تست طیف و تشخیص عیب برای رد فولاد معیوب.
• برش و تراش خشن: برش میله، تراش خشن CNC برای مخروط، سوراخ و صفحه مرجع.
• برش چرخ دنده: دستگاه تراش مستقیم مخروطی / CNC برای شکل دهی دندان.
• پخ و لبه زدایی: لبه گیر انتهای دندان و سوراخ برای از بین بردن صدای غیرعادی و خراش شفت.
• تلطیف کلی: حالت حجیم برای 45#/40Cr برای بهبود چقرمگی بستر در برابر شکستگی.
• سخت شدن دندان: سخت شدن القایی برای بار متوسط. کربورسازی برای قطعات 20CrMnTi با بار سنگین.
• سنگ زنی دقیق: سنگ زنی دنده با دقت بالا برای پاسخگویی به عکس العمل ISO6~7 و تحمل پروفیل دندان.
• پردازش حفره: سوراخ کردن با سوراخ کلید، ماشینکاری سوراخ دار، حفره کردن با تحمل H7.
• پوشش ضد خوردگی: سیاه کننده / فسفاته / گالوانیزه + گریس نگهدارنده.
• اجرای آزمایشی جفت: نورد آزمایشی جفت گیری، الگوی تماس و بازرسی صافی قبل از QC نهایی و بسته بندی.

چرا ما را انتخاب کنید؟

• سنگ زنی CNC 7 محوره: ما ماشین‌های سنگ‌زنی 7 محوره CNC را انتخاب می‌کنیم که تلورانس‌هایی را به اندازه ± 5 میکرومتر نگه می‌دارند و اطمینان می‌دهند که چرخ دنده‌ها بی‌صدا، روان و با دوام فوق‌العاده کار می‌کنند.
• تخصص فنی قوی:تیم اصلی تحقیق و توسعه ما شامل متخصصان دکترا و کارشناسی ارشد متخصص در فناوری چرخ دنده های اریب مارپیچی است که پشتیبانی فنی قوی برای پروژه های پیچیده ارائه می دهد.
• تست دقیق و دقت بالا: همه چرخ دنده ها تحت بازرسی 100% با سیستم های اندازه گیری گلیسون قرار می گیرند. ما می توانیم با کنترل دقیق بر روی مشخصات دندان و خطاهای جهت به دقت درجه DIN 6 دست یابیم و کیفیت خود را در سطح صنعت پیشرو نگه داریم.
• راندمان انتقال بالا:طرح‌های دنده‌های ما از نسبت کاهش تک مرحله‌ای تا 300:1 پشتیبانی می‌کنند و بازده انتقال واقعی به بیش از 95% می‌رسد که تا حد زیادی مصرف انرژی را بهبود می‌بخشد.
• دوام عالی و کارایی هزینه:چرخ دنده‌های ما 40 درصد هزینه چرخه عمر کمتر و نرخ خرابی زیر 0.5 درصد را ارائه می‌کنند که عملکرد طولانی‌مدت پایدار و کاهش هزینه‌های نگهداری را تضمین می‌کند.
• پاسخ سریع و زمان کوتاه:با پشتیبانی از فرآیند تولید دیجیتالی ما، می‌توانیم چرخه تحویل را تنها به 20 روز کاری کوتاه کنیم و به شما در تسریع توسعه و راه‌اندازی پروژه کمک کنیم.
• قابلیت طراحی سفارشی حرفه ای: ما راه‌حل‌های دنده‌ای کاملاً سفارشی‌سازی شده را برای کاربردهایی که نیاز به پروفیل‌های کم‌صدا، پرسرعت، بار سنگین، کم صدا و دندانه‌های کوچک ویژه دارند، بر اساس شرایط کاری واقعی شما ارائه می‌کنیم.
