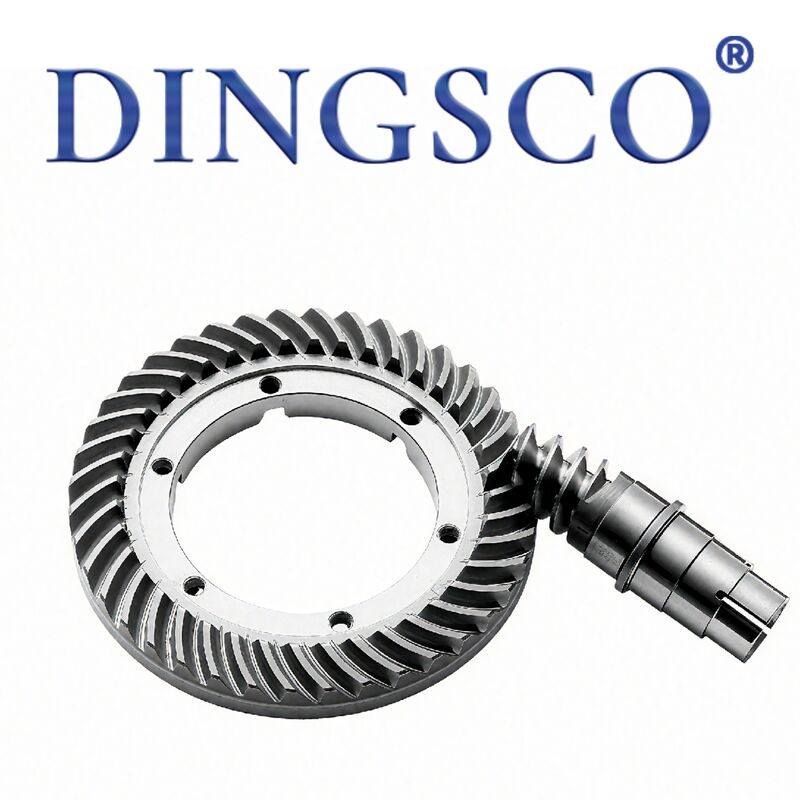

دستگاه صنعتی 20CrMnTi Hypoid Rotary Platform Gear Ultra-high Positioning

20CrMnTi دقيقي بالا فوق العاده بالا موقعیت گذاری چرخنده پلت فرم Gear

چرخ های چرخ دار شامل:مجموعه های دنده های هیپوئید/هلیکیکیک و دنده های حلقه ای چرخش (دنده های داخلی/خارج). متشکل از پیینین محرک و دنده حلقه بزرگ ، آنها قطعات اصلی انتقال برای Reducer چرخشی حفره ای ، میز شاخص CNC و درایو slew هستند. مواد اولیه اصلی: 42CrMo ، 20CrMnTi ، 40Cr ،با استفاده از کاربوریزاسیون/سخت کردن با اندیکشن و آسیاب دقیق دنده با درجه دقت ISO5 ~ 7. آن را تقویت گشتاور خروجی از طریق کاهش دنده، مجهز به چرخ دار متقاطع برای حمایت از بار، تحقق شاخص بندی با دقت بالا، چرخش مداوم و موقعیت ثابت.نوع دقت برای اتوماسیون، مفصل ربات، محور چهارم CNC؛ تجهیزات حلقه ای سنگین برای ماشین آلات ساختمانی، ردیاب خورشیدی، پایگاه رادار و تجهیزات بلند.

ویژگی های محصول

• دقت بالا و واکنش کم: آسیاب چرخ دنده، واکنش 0.01 ~ 0.05mm، دقت تکرار 3 ~ 30arcsec، بدون لغزش بیکار در طول شاخص سازی.
• شبکه های هیپوئید/هلیکی: نسبت تماس دوگانه در مقابل چرخ دنده، انتقال پایدار، سر و صدا کم و مقاومت بیش از حد قوی.
• مقاومت در برابر فرسایش و سختی بالا: سطح دندان HRC58 ~ 62 پس از سخت شدن، دمای هسته HRC28 ~ 38، ضد خستگی و ضد شکستن دندان.
• گزینه های ساختاری کامل: دنده حلقه ای خارجی/داخلی و پیینین متناسب، پشتیبانی از نصب افقی/عمودی/پیچیده
• چرخش کوچک و بالا: نسبت کاهش بزرگ تک مرحله ای، ابعاد کوچک با گشتاور خروجی بالا برای صرفه جویی در فضای نصب.
• ضد خوردگی: سیاه کردن/فوسفاتیسم در برابر مایع برش، گرد و غبار و محیط مرطوب.
• تعویض پذیری قوی: مناسب HD/BPHB/DG پلت فرم حفره ای و حامل استاندارد برای تعویض آسان.
• خدمات طولانی مدت و نگهداری کم: روان کننده ی چربی بسته با فاصله نگهداری طولانی.

جدول پارامترهای فنی

اصل کار

• پلت فرم حفره ای دقیق هیپوئید: موتور سرو / استپر درایو های ورودی را هدایت می کند، 90 ° متقاطع با چرخ چرخ بزرگ هیپوئید برای کاهش تک مرحله ای و تقویت گشتاور؛چرخ چرخ دار همراه با چرخ دار و چرخ چرخدار متقاطع برای شاخص سازی دقیق خودسرانه می چرخد.
• دنده حلقه ی چرخدار: دنده ی راننده، دنده ی حلقه ی داخلی/خارج را به هم متصل می کند، دنده ی راننده در حال چرخش و حرکت در امتداد دندان حلقه ای است تا چرخش نسبی حلقه ی چرخدار داخلی/خارج را هدایت کند. دندانه ی داخلی: حلقه ی داخلی در حال چرخدار شدن است،حلقه بیرونی چرخشدندانهای بیرونی: حلقه بیرونی گیربکس شده، حلقه داخلی ثابت است.
• خود قفل کردن: با فرکانس سروبرم / کرم، فرکانس خود قفل کردن پس از توقف برای جلوگیری از چرخش عقب و کاهش بار.

درخواست

• اتوماسیون دقیق: Reducer Rotary Hollow، محور چهارم CNC، صفحه شاخص سازی، صفحه چرخش دستگاه اتوماسیون، میز چرخش بازرسی CCD، محور مفصل ربات.
• صنعت سبک: دستگاه بسته بندی، دستگاه برچسب گذاری، چاپگر، لیزر نشان دادن چرخ دار.
• ماشین آلات سنگین: ماشین حفاری، کرین چرخش، کامیون کرین چرخش، تجهیزات بارگیری بندر.
• انرژی جدید: تجهیزات ردیابی خورشیدی، پایه رادار، PTZ نظارت سنگین.
• قطعات یدکی: تجهیزات یدکی OEM برای سیستم عامل سری HD/BPHB و تعمیر و نگهداری لوله های سوخته.

مزایا

• موقعیت فوق العاده بالا: تراشیدن + ساختار تنظیم پذیر، دقت تکرار در سطح arcsec، شاخص زاویه نامتناهی متغیر برتر از شاخص کننده کام.
• بار سخت گیری بالا: حامل رول متقاطع ظرفیت ضد شیب را 10 برابر در مقایسه با حامل معمولی ، بار مستقیم بدون پشتیبانی کمکی بهبود می بخشد.
• سهولت سیم کشی توخالی: سوراخ مرکزی برای هدایت کابل / لوله هوا بدون پیچ و تاب.
• بهره وری بالا: بهره وری انتقال 92٪ تا 96٪ برای دنده های هیپوئید / مارپیچی ، از دست دادن قدرت کم و افزایش دمای کم.
• نصب چند جهت: نصب افقی / عمودی / برعکس / سمتی برای طرح انعطاف پذیر.
• قابل تنظیم: ماژول سفارشی، تعداد دندان، نسبت، قطر داخلی / خارجی در دسترس است.
• عمر طولانی: فولاد آلیاژ + درمان حرارتی کامل، مقاوم در برابر سایش برای 3 ~ 8 سال کار عادی.

فرآیند تولید

• بازرسی مواد اولیه: آزمایش طیف و تشخیص نقص برای میله فولاد.
• جعل و چرخاندن خشن: جعل خالی، چرخاندن خشن CNC برای OD / ID و چهره مرجع.
• برش دنده: هابینگ برای دندانهای اسپور / هلیکل، ماشین مخصوص برای شکل دادن دنده های هیپوئید.
• Deburr & chamfer: پایان دندان و chamfer سوراخ برای از بین بردن سر و صدا غیر طبیعی.
• خستگی کلی: خستگی عمده به HRC28 ~ 38 برای سختی بهتر.
• سخت کردن دندان: کاربوریزاسیون برای 20CrMnTi؛ سخت کردن اندوکسیون برای 42CrMo/40Cr تا HRC58 ~ 62.
• خرد کردن دنده های دقیق: خرد کردن قالب برای رسیدن به دقت ISO5 ~ 7 و واکنش واجد شرایط.
• خرد کردن نهایی: خرد کردن سوراخ و سمت آخر برای کنترل جریان و تمرکز.
• درمان ضد زنگ: سیاه شدن / فسفات + روغن ضد زنگ
• اجرای آزمایش تطابق: مونتاژ آزمایشی چرخ دنده و حلقه قبل از QC نهایی و بسته بندی.

چرا ما رو انتخاب کردي؟

• 7- محور CNC آسیاب: ما ماشین های تراش CNC 7 محوری با دقت بالا را به کار می گیریم که تحمل های بسیار تنگ به اندازه ±5μm را حفظ می کنند و اطمینان حاصل می کنند که دنده ها به آرامی، بدون مشکل و با دوام فوق العاده کار می کنند.
• تخصص فنی قوی:تیم اصلی تحقیق و توسعه ما شامل متخصصان دکترا و کارشناسی ارشد است که در فناوری دنده های منحنی مارپیچ تخصص دارند و پشتیبانی فنی قوی برای پروژه های پیچیده ارائه می دهند.
• تست سختگیرانه و دقت بالا: تمام دنده ها 100درصد با سيستم هاي اندازه گيري گليسون بازرسي مي شوندحفظ کیفیت ما در سطح پیشرو صنعت.
• کارایی انتقال بالا:طرح های چرخ دنده ما از نسبت کاهش تک مرحله ای تا 300 پشتیبانی می کند:1، با کارایی انتقال واقعی بیش از 95٪، به طور قابل توجهی استفاده از انرژی را بهبود می بخشد.
• دوام عالی و بهره وری هزینه:دنده های ما 40٪ هزینه چرخه عمر پایین تر و نرخ شکست کمتر از 0.5٪ را ارائه می دهند ، که عملکرد پایدار طولانی مدت و کاهش هزینه های نگهداری را تضمین می کند.
• پاسخ سریع و زمان کوتاه:با پشتیبانی از فرآیند تولید دیجیتالی ما، ما قادر به کوتاه کردن چرخه تحویل به 20 روز کاری هستیم، به شما کمک می کنیم توسعه پروژه و راه اندازی را تسریع کنید.
• قابلیت طراحی سفارشی حرفه ای: ما راه حل های دنده ای کاملا سفارشی را برای کاربردهایی که نیاز به کاهش بالا، سرعت بالا، بار سنگین، سر و صدا کم و پروفایل های کوچک خاص دارند، بر اساس شرایط واقعی کار شما ارائه می دهیم.
