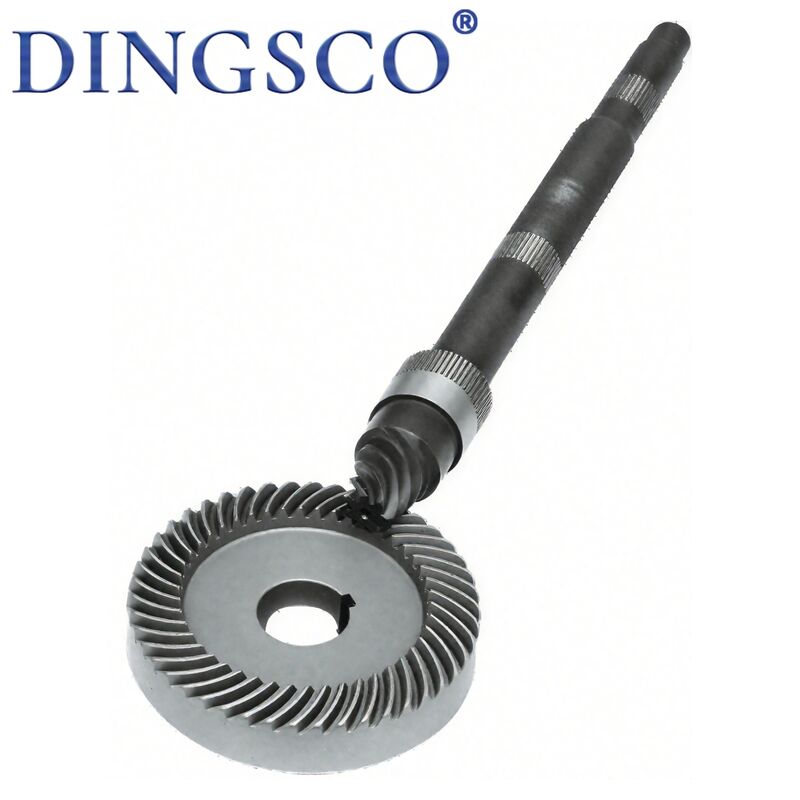

42CrMo مقاومت در برابر ضربه طول عمر 180 ماشین پولیش در چین

محل منبع	چانگشا، چین
نام تجاری	DINGSCO
گواهی	ISO 9001

جزئیات محصول

انواع دنده:

Sun Gear، Planet Gear، Ring Gear، Spindle Gear (Spur/Helical)، دنده سنکرون

ماژول های مشترک:

1.5 / 2.0 / 2.5 / 3.0 میلی متر

محدوده تعداد دندان:

Sun Gear 18–30، Planet Gear 30–50، Ring Gear 80–120

نسبت انتقال:

3:1 / 4:1 / 5:1 / 7:1 / 10:1 (سیاره ای)

زاویه فشار:

20 درجه (استاندارد)

سختی سطح دندان:

HRC 56-62

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

قابل مذاکره

قیمت

قابل مذاکره

جزئیات بسته بندی

با توجه به درخواست مشتریان

زمان تحویل

(سفارش نمونه) 7 روز

شرایط پرداخت

T/T

قابلیت ارائه

قابل مذاکره

توضیح محصول

چرخ دنده ماشین پولیش 42CrMo مقاوم در برابر سایش طولانی مدت 180 در چین

180 چرخ دنده ماشین پولیش اجزای اصلی انتقال هستنددستگاه های پرداخت عمودی / ساده با قطر 180 میلی متر، از جملهچرخ دنده خورشیدی، چرخ دنده سیاره ای، چرخ دنده حلقه داخلی، چرخ دنده اسپیندل/مارپیچ، چرخ دنده زمان بندی، سازگار با YCP180، HY-180، YH2M8180، و غیره ساخته شده از20CrMnTi/40Cr/42CrMoباکربورسازی/سختی القایی + سنگ زنی دقیق، آنها را مشخص می کنندگشتاور بالا، مقاومت در برابر ضربه، مقاومت در برابر سایش، سر و صدای کم، موازی کاری بالا و عمر طولانی. آنها قدرت را برایچرخش دیسک پولیش، چرخش/چرخش قطعه کار، تنظیم فشار، کنترل سرعت فرکانس متغیر، مستقیماً تعیین می کندصافی، زبری Ra≤0.08μm، یکنواختی پرداخت، عملکرد ≥98.5%. آنها "قلب انتقال" برای پرداخت دقیق شیشه های نوری، یاقوت کبود، سرامیک، نیمه هادی ها و قطعات فلزی هستند.

ویژگی های محصول

گشتاور بالا و کار سنگین: ماژول 1.5-3.0mm، ریشه دندان ضخیم شده، مقاوم است50–200 نیوتن مترگشتاور، سازگار با موتور اصلی 11 کیلووات.
انتقال دقیق و صاف بودن: دقت ISO درجه 6، سطح دندان Ra≤0.4μm،موازی ≤0.008 میلی متر، پرداخت یکنواخت قطعه کار.
مقاومت در برابر سایش و ضربه، عمر طولانی: سطح دندان HRC 56-62، عمق کیس 0.8-1.5 میلی متر، عمر مفید≥8000 ساعت، سازگار با محیط دوغاب / گرد و غبار.
صدای کم و عملکرد روان: مش بندی مارپیچی/سیاره ای، فاصله 0.08-0.12 میلی متر، نویز≤68dB، بدون لرزش در سرعت بالا.
سازگار با VFD و سرعت پایدار: سازگاری با0-3000 دور در دقیقهفرکانس متغیر، صاف رو به جلو/عقب، بدون پرش/جمع کردن.
ساختار سیاره ای و نسبت دقیق: مجموعه دنده خورشید + سیاره + حلقه، نسبت3:1-10:1، همگام سازی دقیق چرخش/چرخش.
مقاومت در برابر گرد و غبار / خوردگی / روغن: سیاه شدن + ضد زنگ روغن / آبکاری نیکل، سازگار بادوغاب پایه آب، گرد و غبار، رطوبت.
قابلیت تعویض گسترده و نگهداری آسان: متناسب با مدل های اصلی 180،جایگزینی مستقیم، بدون طراحی مجدد، موجودی مشترک.

جدول پارامترهای فنی

انواع دنده	Sun Gear، Planet Gear، Ring Gear، Spindle Gear (Spur/Helical)، دنده سنکرون
ماژول های رایج	1.5 / 2.0 / 2.5 / 3.0 میلی متر
محدوده تعداد دندان	Sun Gear 18–30، Planet Gear 30–50، Ring Gear 80–120
نسبت انتقال	3:1 / 4:1 / 5:1 / 7:1 / 10:1 (سیاره ای)
زاویه فشار	20 درجه (استاندارد)
مواد اولیه	20CrMnTi (کربوریزه)، 40Cr (سخت شده با فرکانس بالا)، 42CrMo (سنگین)
سختی سطح دندان	HRC 56-62
سرعت رتبه بندی شده	اسپیندل ≤ 3000 دور در دقیقه، دیسک پولیش ≤ 120 دور در دقیقه گشتاور نامی: 50–200 نیوتن متر (بسته به نسبت)
راندمان انتقال	≥ 93٪ (روغنکاری شده)
زبری سطح	Ra ≤ 0.4 میکرومتر (سطح دندان)

اصل کار

ورودی برق: موتور چرخ دنده اسپیندل/آفتاب را برای انتقال قدرت با سرعت بالا و گشتاور کم به حرکت در می آورد.
کاهش و افزایش گشتاور سیاره‌ای: دنده خورشیدی چرخ دنده‌های سیاره‌ای را به چرخش و چرخش در اطراف چرخ دنده، کاهش سرعت 3 تا 10 برابر، تقویت گشتاور، رانندگی دیسک پولیش در سرعت کم و گشتاور بالا هدایت می‌کند.
چرخش قطعه کار + چرخش: چرخ دنده های سیاره ای حامل های قطعه کار را برای چرخش (با حامل سیاره ای) + چرخش (مش بندی)، پرداخت یکنواخت روی تمام سطوح هدایت می کنند.
درایو سنکرون محور ثابت: چرخ دنده های مارپیچ اسپیندل شفت های بالا/پایین/مکانیسم های فشار را به حرکت در می آورند، به طور همزمان فشار و سرعت دیسک را برای اطمینان از صاف بودن کنترل می کنند.
کنترل سرعت VFD و جلو/عقب: چرخ دنده ها برای تنظیم سرعت نرم و عملکرد دو جهته با موتورهای VFD سازگار می شوند، مناسب برای پرداخت خشن/پایان/بسیار ریز.
مش بندی و موقعیت یابی دقیق: سنگ زنی دقیق + چسباندن جفتی، منطقه تماس مرکزی، واکنش یکنواخت، لرزش کم و صافی بالا.

برنامه های کاربردی اصلی

پولیش اجزای نوری: لنزهای کروی/غیر کروی 180 میلی متری، منشورها، پنجره های یاقوت کبود.
مواد شکننده نیمه هادی/سخت: ویفرهای سیلیکونی، SiC، بسترهای سرامیکی، صفحات پوشش شیشه ای.
پولیش آینه فلزی: فولاد ضد زنگ، آلومینیوم، برش مسی و روکش آینه.
انتقال دستگاه پولیش تخت: مجموعه دنده های سیاره ای / دوکی برای YCP180، HY-180، YH2M8180 و غیره.
چرخ سیاره / محرک حامل: مکانیزم چرخش / چرخش قطعه کار برای پولیش های دو طرفه که یکنواختی را تضمین می کند.
سیستم کنترل سرعت VFD: با موتورهای VFD 0-3000 دور در دقیقه، سوئیچینگ سرعت خشن/پایان سازگار است.
مکانیسم تنظیم فشار: چرخ دنده ها اجزای بالابر/فشار را برای کنترل دقیق فشار صیقل می راند.
جایگزینی تجهیزات قدیمی: جایگزینی مجموعه دنده برای 18B-9P، YH2M8180 و غیره.

مزایای محصول

گشتاور بالا و کار سنگین، بدون نگرانی مواد ضخیم: ساختار سیاره ای + ریشه دندان ضخیم شده، گشتاور تا 200 نیوتن متر، سازگار با موتور 11 کیلووات، بدون بریدگی روی شیشه/سرامیک ضخیم.
انتقال دقیق و صافی بالا: درجه ISO 6 + سنگ زنی دقیق، صافی ≤0.008mm، Ra≤0.08μm، کیفیت پرداخت نوری.
مقاومت در برابر سایش و عمر طولانی، نگهداری کمتر: HRC 56-62 + سخت شدن عمیق، عمر ≥8000 ساعت، پایدار در محیط های گرد و غبار/دوغاب.
صدای کم و عملکرد صاف، بازدهی بالاتر: مش بندی مارپیچی + سیاره ای، نویز ≤68dB، لرزش کم، بازده قطعه کار ≥98.5%.
سازگار با VFD و پشتیبانی از چند فرآیند: کنترل سرعت صاف 0 تا 3000 دور در دقیقه، یک مجموعه دنده برای پرداخت خشن/فینیش/بسیار ریز.
همگام سازی سیاره ای و پرداخت یکنواخت: هماهنگی چرخش + چرخش دقیق، پوشش تمام سطح، ضخامت یکنواخت.
مقاومت در برابر گرد و غبار / خوردگی، تحمل محیط خشن: آبکاری سیاه / نیکل، مقاومت در برابر دوغاب مبتنی بر آب، گرد و غبار، رطوبت، میزان شکست کم.
قابلیت تعویض کامل و جایگزینی آسان: مناسب مدل های اصلی 180، تعویض مجموعه دنده خورشید+سیاره+حلقه، بدون نیاز به طراحی مجدد.

چرا ما را انتخاب کنید؟

سنگ زنی CNC 7 محوره: ما ماشین‌های سنگ‌زنی 7 محوره CNC را انتخاب می‌کنیم که تلورانس‌هایی را به اندازه ± 5 میکرومتر نگه می‌دارند و اطمینان می‌دهند که چرخ دنده‌ها بی‌صدا، روان و با دوام فوق‌العاده کار می‌کنند.
تخصص فنی قوی:تیم اصلی تحقیق و توسعه ما شامل متخصصان دکترا و کارشناسی ارشد متخصص در فناوری چرخ دنده های اریب مارپیچی است که پشتیبانی فنی قوی برای پروژه های پیچیده ارائه می دهد.
تست دقیق و دقت بالا: همه چرخ دنده ها تحت بازرسی 100% با سیستم های اندازه گیری گلیسون قرار می گیرند. ما می توانیم با کنترل دقیق بر روی مشخصات دندان و خطاهای جهت به دقت درجه DIN 6 دست یابیم و کیفیت خود را در سطح صنعت پیشرو نگه داریم.
راندمان انتقال بالا:طرح‌های دنده‌های ما از نسبت کاهش تک مرحله‌ای تا 300:1 پشتیبانی می‌کنند و بازده انتقال واقعی به بیش از 95% می‌رسد که تا حد زیادی مصرف انرژی را بهبود می‌بخشد.
دوام عالی و کارایی هزینه:چرخ دنده های ما 40٪ هزینه چرخه عمر کمتر و نرخ خرابی زیر 0.5٪ را ارائه می دهند که عملکرد طولانی مدت پایدار و کاهش هزینه های تعمیر و نگهداری را تضمین می کند.
پاسخ سریع و زمان کوتاه:با پشتیبانی از فرآیند تولید دیجیتالی ما، می‌توانیم چرخه تحویل را تنها به 20 روز کاری کوتاه کنیم و به شما در تسریع توسعه و راه‌اندازی پروژه کمک کنیم.
قابلیت طراحی سفارشی حرفه ای: ما راه‌حل‌های دنده‌ای کاملاً سفارشی‌سازی شده را برای کاربردهایی که نیاز به پروفیل‌های کم‌صدا، پرسرعت، بار سنگین، کم صدا و دندانه‌های کوچک ویژه دارند، بر اساس شرایط کاری واقعی شما ارائه می‌کنیم.
