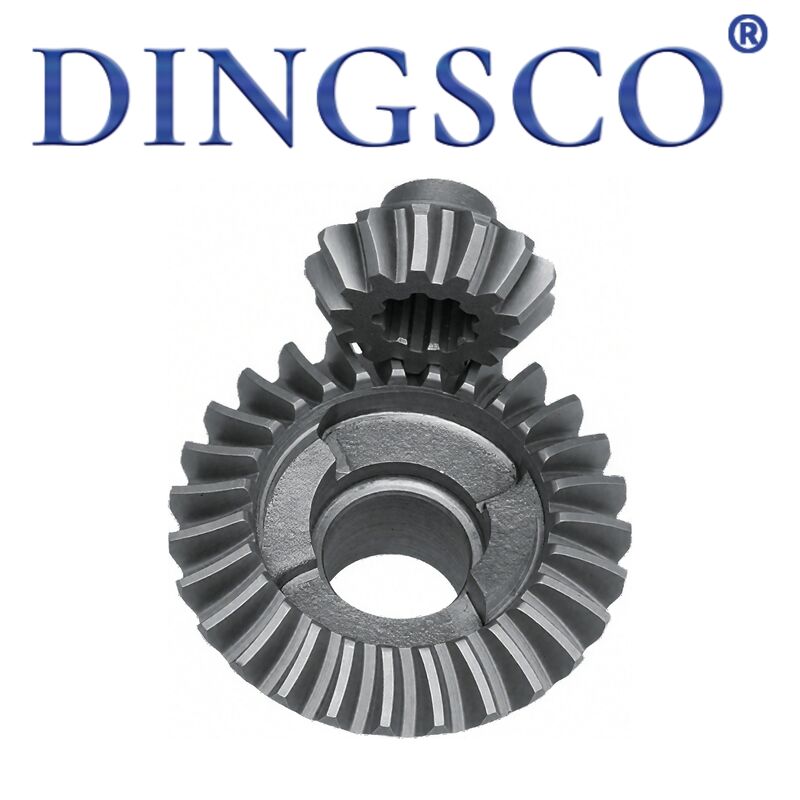

20CrMnTi دقيقي بالا زرويل Bevel Gear برای ماشین آلات صنعتي در چين

20CrMnTi دقيقي بالا زرويل Bevel Gear برای ماشین آلات صنعتي در چين

چرخ چرخ زروول یک نوع خاص از چرخ چرخ مارپیچی بازاویه مارپیچ نقطه میانی = 0°. اثر دندانشمنحنی اما بدون شیب دار، میانگین بین چرخ دنده های کج مستقیم و چرخ دنده های کج مارپیچی استاندارد.جفت گیری مداوم و تماس نقطه ای با دندان خمیده، در حالی کهنیروی محوری تقریبا صفر است، که امکان تعویض با سیستم های لگن چرخ دنده مستقیم را فراهم می کند.40Cr، 20CrMnTi، 42CrMoباکاربوریزه کردن/سخت کردن به واسطه اندوکشن، اين شاملانتقال صاف، نویز کم، هیچ فشار محوری، ظرفیت حمل متوسط و نصب آسانبه طور گسترده برایانتقال قدرت قطب متقاطع (معمولاً 90 °) ، چرخش جلو / عقب، فضای محدود و کاربردهای محرک دقیق حساس به بار.

ویژگی های محصول

• زاویه مارپیچ صفر: زاویه مارپیچی نقطه میانهβm=0°، رد دندان منحنی بدون نیروی محوری،انتقال دو طرفه بدون فشار.
• دندان خمیده + نقطه تماس: دندون هاي منحنی گليسون بانقطه تماس محلی، الگوی قابل تنظیم تماس،از تمرکز استرس اجتناب کنید.
• نرم و کم سر و صدا: شبکه ی تدریجی، تاثیر کم،5~10dB ساکت تر از کج مستقیم، نزدیک به دنده های منحنی مارپیچی.
• هيچ نيروي محوري، آسان است: نیروی محوری ≈0، همان محور مستقیم،بدون نیاز به لاجری های پیچیده، ساختار ساده
• قدرت متوسط و بالا: قدرت ریشه بهتر از کج مستقیم،ظرفیت حمل بین پیچ مستقیم و پیچ مارپیچی.
• قابل تعویض با پیچ مستقیم: همان ابعاد نصب و نیروی محوری،تعویض مستقیم برای منحنی مستقیم برای ارتقاء صافی.
• سازگاری با سرعت متوسط: سرعت محیطی توصیه شده≤5m/s، مناسب برای ماشین آلات کشاورزی، دستگاه های کاهش دهنده، ماشین آلات، تجهیزات دوخت.
• کنترل با دقت بالا: از زمین بهAGMA 14/ISO 5، دقت انتقال ≤10 دقیقه قوس.

جدول پارامترهای فنی

اصل کار

• شبکه زاویه مارپیچ صفر: زاویه مارپیچ نقطه میانی = 0 °، دندان های منحنی اما بدون شیب محوری، هیچ نیروی محوری در طول شبکه؛ لاجری ها فقط بار شعاعی را حمل می کنند.
• تماس نقطه ای تدریجی: دندان های خمیده گلیسون به تدریج از یک سر به تماس کامل دندان، ضربه کم، لرزش و سر و صدا متصل می شوند.
• نسبت انتقال ثابت: قله های مخروط با دندان های involute کروی مطابقت دارند، نسبت لحظه ای ثابت برای حرکت دقیق.
• محرک دو جهت متماثل: بارگذاری متماثل در چرخش جلو / عقب، بدون فشار یک جانبه، مناسب برای عقب گرد مکرر و دو محرک.
• الگوی قابل تنظیم تماس: منطقه تماس از طریق تنظیم دقیق محوری / شعاعی در طول مونتاژ کنترل می شود، جلوگیری از تماس لبه و غلظت استرس.

کاربردهای اصلی

• ماشین آلات دوزی صنعتی: 90 درجه زاویه محرک برای ماشین های سر بالا، دو سوزن و همگام (به عنوان مثال، 8B / 341 / 6B).
• گیربکس های کشاورزی: عقب نشینی با سرعت متوسط و دو طرفه برای تراکتورها و ماشین های برداشت، طراحی ساده ای از لاغری.
• کاهش دهنده های دقیق: کاهش دهنده های سیاره ای زاویه راست و واحدهای زاویه سرو، سر و صدا کم و هیچ فشار محوری.
• ماشین آلات: 90° جهت پیچ و مکانیسم های تغذیه برای حفاری و آسیاب، صاف و ساکت.
• خودرو/EV: دیفرانسیل های سبک، مکانیسم های هدایت و درهای عقب الکتریکی، دو جهت محرک فشار کم.
• ابزار دقیق: آنتن های رادار، دستگاه های چرخش نوری و تجهیزات پزشکی، زاویه دقیق و لرزش کم.
• ماشین آلات نساجی / مواد غذایی: محرک گره متقاطع و مکرر جلو / عقب برای ماشین آلات تکمیل و بسته بندی.
• ارتقاء منحنی مستقیم: جایگزینی دنده های منحنی مستقیم قدیمی برای بهبود صافی، کاهش سر و صدا و استفاده مجدد از لگن ها.

مزایای محصول

• نیروی محوری صفر، هزینه پایین تر: بدون فشار مارپیچی، سازگار با سیستم های محور منحنی مستقیم، ساختار ساده و هزینه پایین.
• صاف و آرام، تجربه بهتر: شبکه دندان منحنی پیشرفته، 5 ٪ 10dB آرام تر از منحنی مستقیم، نزدیک به دنده های منحنی مارپیچی.
• تقارن دو طرفه، عقب نشینی پایدار: بارگذاری متعادل جلو / عقب، هیچ لباس یک جانبه در عقب نشینی مکرر، عمر طولانی.
• نقطه تماس قابل تنظیم، ضد شکستگی: تماس محلی + الگوی قابل تنظیم، جلوگیری از غلظت استرس، مقاومت قوی در برابر ضربه.
• سازگار با منحنی مستقیم، ارتقا آسان: ابعاد نصب یکسان، تعویض مستقیم بدون طراحی مجدد.
• کارآمد در سرعت متوسط، انرژی کم: ≤5m/s توصیه می شود، کارایی ≥94٪، صرفه جویی بیشتر در انرژی نسبت به دنده های منحنی مارپیچ.
• دقت قابل کنترل، محرک دقیق: زمین به AGMA 14، خطا زاویه ≤10 دقیقه قوس، موقعیت دقیق.
• نگهداری کم، مقرون به صرفه: بدون فشار محوری، حداقل فرسایش پرتگاه، فواصل ترشح طولانی تر، نرخ شکست پایین.

چرا ما رو انتخاب کردي؟

• 7- محور CNC آسیاب: ما ماشین های تراش CNC 7 محوری با دقت بالا را به کار می گیریم که تحمل های بسیار تنگ به اندازه ±5μm را حفظ می کنند و اطمینان حاصل می کنند که دنده ها به آرامی، بدون مشکل و با دوام فوق العاده کار می کنند.
• تخصص فنی قوی:تیم اصلی تحقیق و توسعه ما شامل متخصصان دکترا و کارشناسی ارشد است که در فناوری دنده های منحنی مارپیچ تخصص دارند و پشتیبانی فنی قوی برای پروژه های پیچیده ارائه می دهند.
• تست سختگیرانه و دقت بالا: تمام دنده ها 100درصد با سيستم هاي اندازه گيري گليسون بازرسي مي شوندحفظ کیفیت ما در سطح پیشرو صنعت.
• کارایی انتقال بالا:طرح های چرخ دنده ما از نسبت کاهش تک مرحله ای تا 300 پشتیبانی می کند:1، با کارایی انتقال واقعی بیش از 95٪، به طور قابل توجهی استفاده از انرژی را بهبود می بخشد.
• دوام عالی و بهره وری هزینه:دنده های ما 40٪ هزینه چرخه عمر پایین تر و نرخ شکست کمتر از 0.5٪ را ارائه می دهند ، که عملکرد پایدار طولانی مدت و کاهش هزینه های نگهداری را تضمین می کند.
• پاسخ سریع و زمان کوتاه:با پشتیبانی از فرآیند تولید دیجیتالی ما، ما قادر به کوتاه کردن چرخه تحویل به 20 روز کاری هستیم، به شما کمک می کنیم توسعه پروژه و راه اندازی را تسریع کنید.
• قابلیت طراحی سفارشی حرفه ای: ما راه حل های دنده ای کاملا سفارشی را برای کاربردهایی که نیاز به کاهش بالا، سرعت بالا، بار سنگین، سر و صدا کم و پروفایل های کوچک خاص دارند، بر اساس شرایط واقعی کار شما ارائه می دهیم.
