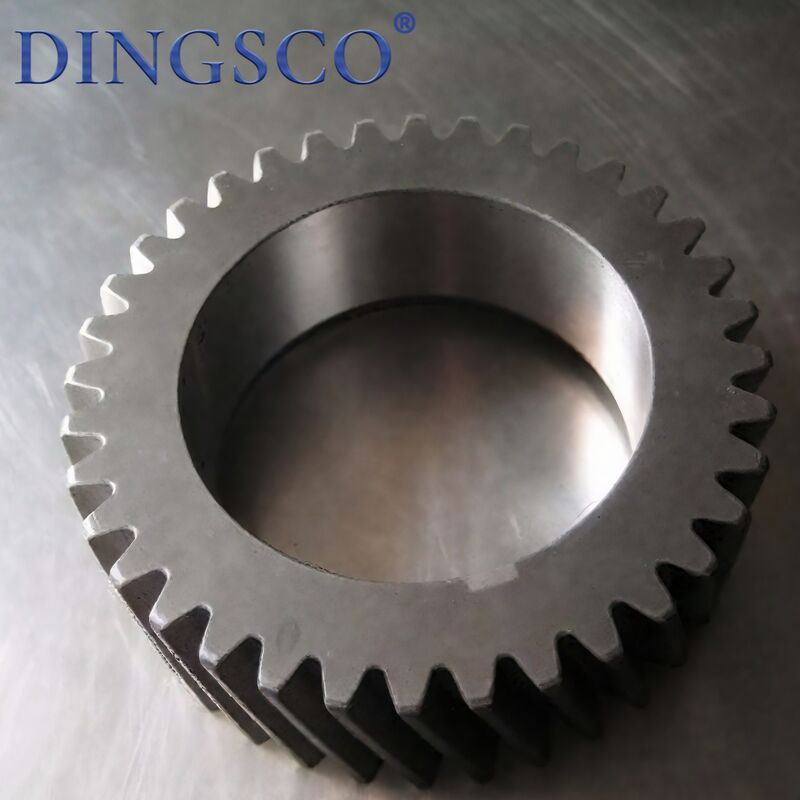

مجموعه دنده سخت شده سیاره ای 18CrNiMo7-6 برای درایوهای قدرت انتقال ماشین

مجموعه دنده سخت شده سیاره ای 18CrNiMo7-6 برای درایوهای قدرت انتقال ماشین

چرخ دنده های سیاره ای مجموعه دنده های انتقال کواکسیال با دقت بالا هستند که عمدتاً از چرخ دنده خورشیدی، چرخ دنده های سیاره ای، چرخ دنده حلقه داخلی و حامل سیاره تشکیل شده اند. ساخته شده از فولاد آلیاژی با استحکام بالا از طریق ماشینکاری دقیق، دارای محرک کواکسیال، کاهش سرعت، افزایش گشتاور، توزیع بار یکنواخت و ساختار فشرده هستند. به طور گسترده در گیربکس خودرو، محورهای الکتریکی انرژی جدید، کاهنده های صنعتی، ماشین آلات مهندسی و تجهیزات اتوماتیک استفاده می شود، آنها نسبت سرعت زیاد، گشتاور بالا و انتقال پایدار با راندمان بالا را در فضای محدود درک می کنند و به عنوان اجزای اصلی دقیق سیستم های انتقال قدرت مدرن عمل می کنند.

ویژگی های محصول

• انتقال کواکسیال یکپارچه با محورهای ورودی و خروجی متحدالمرکز که فضای بسیار کمی را اشغال می کند.
• چند چرخ دنده سیاره ای بار را با تنش یکنواخت به اشتراک می گذارند و ظرفیت بار را تا حد زیادی بهبود می بخشند.
• محدوده نسبت سرعت گسترده؛ ترکیب تک مرحله ای و چند مرحله ای نسبت های کاهش متنوعی را به دست می آورد.
• راندمان انتقال بالا، عملکرد پایدار، لرزش کم و نویز کم.
• ساختار فشرده و سبک وزن، اندازه کوچکتر و وزن سبک تر از چرخ دنده های معمولی محور ثابت.
• سفت شدن سطح دندان با کربورسازی و کوئنچ با سختی بالا، مقاومت در برابر سایش، مقاومت در برابر ضربه و مقاومت در برابر خستگی.
• قابل تطبیق با چرخش رو به جلو و معکوس، بار سنگین با سرعت بالا و عملکرد مداوم طولانی مدت.

جدول پارامترهای فنی

برنامه های کاربردی اصلی

• کاهنده های درایو الکتریکی NEV و گیربکس های هیبریدی DHT
• مجموعه دنده های سیاره ای داخلی برای گیربکس های AT و DCT خودرو
• کاهنده های سیاره ای کواکسیال صنعتی و کاهنده های دقیق سروو
• اجزای انتقال برای ماشین آلات ساختمانی و جعبه های انتقال خودرو
• قطعات کاهش دقیق برای مفاصل ربات و بازوهای مکانیکی
• مکانیسم های انتقال نیرو بادی و تجهیزات فتوولتائیک
• سیستم های انتقال نیروی کمکی برای حمل و نقل ریلی و کشتی ها
• قطعات درایو برای تجهیزات اتوماتیک و وسایل نقلیه لجستیک هوشمند AGV

مزایای محصول

• طراحی اشتراک بار چند دنده ای، با ظرفیت بار بسیار بالاتر از چرخ دنده های معمولی در همان حجم.
• انتقال کواکسیال با شفت های متحدالمرکز، اشغال حداقل فضای نصب با طرح فشرده.
• محدوده نسبت سرعت گسترده، ترکیب منعطف تک مرحله ای و چند مرحله ای برای تقاضاهای کاهش مختلف.
• راندمان انتقال بالا بیش از 97 درصد در هر مرحله با مصرف انرژی کم.
• عملکرد پایدار، برگشت کوچک، لرزش کم و سر و صدای کم، مناسب برای شرایط با سرعت بالا.
• استحکام ساختاری بالا، مقاومت در برابر ضربه، مقاومت در برابر خستگی و عمر طولانی.
• مزیت سبک وزن برجسته برای کاهش وزن کلی تجهیزات.
• حالت‌های انتقال انعطاف‌پذیر با عملکردهای ترکیبی تغییر سرعت، تقسیم قدرت و کلاچ کردن.

فرآیند تولید

• بازرسی مواد خام ← 2. آهنگری دقیق قطعات
• درمان پیش گرمایی (عادی‌سازی و کاهش استرس) → 4. چرخش CNC جاهای خالی دنده
• CNC دنده Hobbing → 6. مشخصات و اصلاح سرب
• تقویت کننده کربورسازی و رفع کننده ← 8. معتدل کردن در دمای پایین برای کاهش استرس
• سنگ زنی دقیق حفره، صورت انتهایی و دایره بیرونی
• سنگ زنی دنده CNC برای پرداخت با دقت بالا
• سوراخ زدایی، تمیز کردن و تشخیص عیب غیر مخرب
• بازرسی جامع ابعاد، پس زدگی و سختی
• تطبیق مجموعه سیاره ای، درمان ضد زنگ، تمیز کردن و بسته بندی

هشدارها

• چرخ دنده های سیاره ای باید در مجموعه های کاملاً همسان استفاده شوند. نصب ترکیبی و جایگزینی تصادفی اکیدا ممنوع است.
• برای جلوگیری از شکستگی چرخ دنده و تغییر شکل حامل سیاره، عملیات بیش از حد سرعت و گشتاور اضافه بار ممنوع است.
• اجرای خشک بدون روان کننده برای جلوگیری از ساییدگی دندان، سوراخ شدن و سایش غیرعادی دندان ممنوع است.
• برای جلوگیری از تغییر شکل پروفیل و آسیب دقیق، هنگام نصب به سطوح دندان ضربه نزنید.
• از بار یکنواخت روی چرخ دنده های سیاره اطمینان حاصل کنید. ترخیص ناهموار باعث بار جزئی و خرابی زود هنگام می شود.
• محفظه را مهر و موم نگه دارید تا از گرد و غبار و ناخالصی ها از ایجاد سایش ساینده جلوگیری شود.
• دمای عملیاتی نباید از محدوده نامی تجاوز کند تا از خرابی روانکار در دمای بالا جلوگیری شود.
• در صورت بروز صدای غیرعادی، لرزش شدید یا گرمای بیش از حد، دستگاه را برای تعمیر و نگهداری فوراً متوقف کنید.
• هنگامی که چرخ دنده ها دچار سایش شدید، بریدگی یا سوراخ شدن می شوند، کل مجموعه باید به طور یکپارچه تعویض شود.
• در محیط خشک و تهویه شده با عملیات ضد زنگ نگهداری شود تا از خوردگی بر دقت جلوگیری شود.

چرا ما را انتخاب کنید؟

• سنگ زنی CNC 7 محوره: ما ماشین‌های سنگ‌زنی 7 محوره CNC را انتخاب می‌کنیم که تلورانس‌هایی را به اندازه ± 5 میکرومتر نگه می‌دارند و اطمینان می‌دهند که چرخ دنده‌ها بی‌صدا، روان و با دوام فوق‌العاده کار می‌کنند.
• تخصص فنی قوی:تیم اصلی تحقیق و توسعه ما شامل متخصصان دکترا و کارشناسی ارشد متخصص در فناوری چرخ دنده های اریب مارپیچی است که پشتیبانی فنی قوی برای پروژه های پیچیده ارائه می دهد.
• تست دقیق و دقت بالا: همه چرخ دنده ها تحت بازرسی 100% با سیستم های اندازه گیری گلیسون قرار می گیرند. ما می توانیم با کنترل دقیق بر روی مشخصات دندان و خطاهای جهت به دقت درجه DIN 6 دست یابیم و کیفیت خود را در سطح صنعت پیشرو نگه داریم.
• راندمان انتقال بالا:طرح‌های دنده‌های ما از نسبت کاهش تک مرحله‌ای تا 300:1 پشتیبانی می‌کنند و بازده انتقال واقعی به بیش از 95% می‌رسد که تا حد زیادی مصرف انرژی را بهبود می‌بخشد.
• دوام عالی و کارایی هزینه:چرخ دنده‌های ما 40 درصد هزینه چرخه عمر کمتر و نرخ خرابی زیر 0.5 درصد را ارائه می‌کنند که عملکرد طولانی‌مدت پایدار و کاهش هزینه‌های نگهداری را تضمین می‌کند.
• پاسخ سریع و زمان کوتاه:با پشتیبانی از فرآیند تولید دیجیتالی ما، می‌توانیم چرخه تحویل را تنها به 20 روز کاری کوتاه کنیم و به شما در تسریع توسعه و راه‌اندازی پروژه کمک کنیم.
• قابلیت طراحی سفارشی حرفه ای: ما راه‌حل‌های دنده‌ای کاملاً سفارشی‌سازی شده را برای کاربردهایی که نیاز به پروفیل‌های کم‌صدا، پرسرعت، بار سنگین، کم صدا و دندانه‌های کوچک ویژه دارند، بر اساس شرایط کاری واقعی شما ارائه می‌کنیم.
