مجموعه تجهیزات چرخ دار با کار سنگین برای میدان های انتقال صنعتی با سرعت بالا

مجموعه تجهیزات چرخ دار با کار سنگین برای میدان های انتقال صنعتی با سرعت بالا

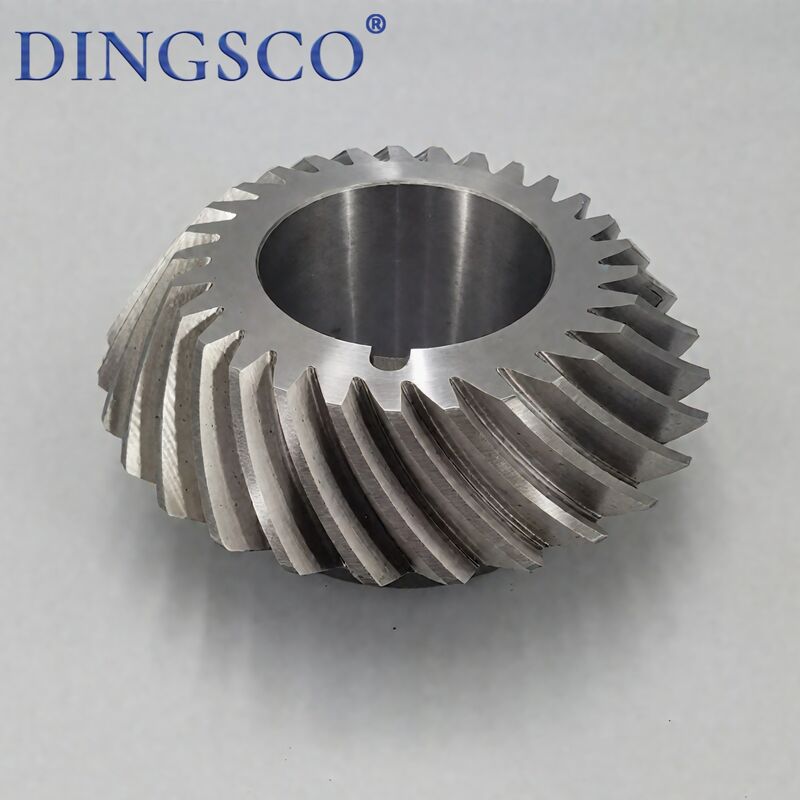

دنده های بیول مارپیچی (همچنین به عنوان دنده های بیول مارپیچی نیز شناخته می شوند) قطعات اصلی انتقال دقیق برای انتقال قدرت بینشاخه های متقاطع(معمولاً 90 °) با دندان های منحنی مارپیچی ، آنها دارای انتقال صاف تر ، ظرفیت بار بیشتر و نویز کمتری نسبت به دنده های منحنی مستقیم هستند ،به طور گسترده ای در زمینه های با سرعت بالا و بار سنگین مانند خودرو استفاده می شود، ماشین آلات مهندسی، کاهش دهنده ها، هوافضا، کشتی ها و غیره

ویژگی های محصول

• ساختار دندان منحنی مارپیچی: رد دندان در حال چرخش قوس است، تماس شبکه ای بدون ضربه فوری
• سازگاری زاویه گره: عمدتا برای 90° قطعات متقاطع؛ سفارشی برای 30° ≈ 150° انتقال زاویه غیر مستقیم
• درجه دقت بالا: درجه صنعتی ایزو 57 (GB/T 11365) ، درجه دقت تا 3 5
• ظرفیت بارگذاری ترکیبی: انتقال گشتاور در حالی که حمل نیروهای شعاعی و محوری با فشار متعادل
• کم صدا و نرم: نسبت تماس بزرگ، شبک متعدد دندان، لرزش و شوک کوچک، 10~15dB کم تر از دندان های صاف
• کارایی بالا و دوام: بهره وری انتقال 95٪ ٪ 98٪ ، مقاوم به لباس ، ضد سوراخ ، عمر طولانی
• مواد گوناگون: عمدتاً فولاد ساختاری آلیاژ (20CrMnTi، 20CrMo، 42CrMo) ، تقویت شده با خنک کردن اندوکشن / کاربوریزه

جدول پارامترهای فنی

اصل کار

• انتقال شبکه فضایی: محورها متقاطع می شوند (معمولاً 90 °) ، دندان ها به صورت مخروطی و مارپیچی توزیع می شوند و تغییر جهت عمودی + انتقال گشتاور را تحقق می بخشند
• متراکم: دندان ها به تدریج از انتها، تماس کامل، جدا شدن صاف، بدون تاثیر فوری، صاف تر از دندان های صاف
• بار چند دندان: نسبت تماس ε=1.52.5، 2×3 جفت دندان بارگذاری همزمان، توزیع بار یکنواخت و ظرفیت بالاتر
• تعادل نیروی: ایجاد نیروهای لمسی، شعاعی و محوری؛ حامل های تطبیقی مورد نیاز برای حمایت از فشار محوری
• نسبت ثابت: نسبت دندان = نسبت سرعت معکوس (i=Z2/Z1=n1/n2) ، انتقال دقیق و پایدار

کاربردهای اصلی

• خودرو: دیفرانسیل ها، کیس های انتقال، محورهای محرک (برنامه اصلی)
• ماشین آلات مهندسی: دستگاه های کاهش دهنده اصلی، سیستم های هدایت، سیستم های وینچ حفاری، بارگذاری، رول
• دستگاه های کاهش سرعت صنعتی: جعبه های گیربکس منحنی مارپیچ سری K/S، تغییر مسیر گیربکس ها، افزایش سرعت
• ماشین آلات ابزار: محرک اسپندل، مکانیسم های تغذیه، تغییر ابزار در ماشین های حفاری/فرش/مصنوع
• هوافضا: دستگاه فرود هواپیما، موتور محرک، سیستم های چرخش دم هلیکوپتر
• نیروی دریایی: محرک، دستگاه فرمان، لوله باد، راننده پوشش کلاه
• انرژی جدید: توربین بادی، موتور ردیاب PV، تجهیزات ذخیره انرژی
• سایر: انتقال سرعت بالا و بار سنگین در صنعت چاپ، نساجی، مواد غذایی، نفت، فلزات، حمل و نقل راه آهن

مزایای محصول

• ثبات در سرعت بالا: شبکه ی تدریجی، شوک کم، مناسب برای سرعت فوق العاده بالا 300012000 دور در دقیقه
• ظرفیت حمل سنگین: 30٪ 60٪ ظرفیت حمل بالاتر از دنده های منحنی مستقیم، ضد خم شدن، ضد سوراخ کردن، مقاومت در برابر ضربه
• سر و صدا بسیار کم: دقت زمین / دندان های لپی، سر و صدا 60 ٪ 70dB، 10 ٪ 15dB کمتر از دندان های صاف
• کارایی بالا و صرفه جویی در انرژی: کارایی 95٪ 98٪ ، 3٪ 8٪ بالاتر از دنده های منحنی معمولی ، صرفه جویی در انرژی طولانی مدت
• انتقال دقیق: نسبت ثابت، واکنش کوچک (0.02 0.1 میلی متر) ، دقت موقعیت گذاری بالا
• ساختار فشرده: تغییر جهت فضایی، صرفه جویی در فضا، ایده آل برای تجهیزات سبک وزن و فشرده
• عمر طولانی: فولاد با کیفیت بالا + درمان حرارتی تقویت شده، عمر 40٪ تا 80٪ بیشتر از دنده های معمولی
• سازگاری گسترده: قابل طراحی برای شیفت های 90 ° / غیر 90 ° ، تک مرحله / چند مرحله ای ، کاهش / افزایش / انحراف

چرا ما رو انتخاب کردي؟

• 7- محور CNC آسیاب: ما ماشین های تراش CNC 7 محوری با دقت بالا را به کار می گیریم که تحمل های بسیار تنگ به اندازه ±5μm را حفظ می کنند و اطمینان حاصل می کنند که دنده ها به آرامی، بدون مشکل و با دوام فوق العاده کار می کنند.
• تخصص فنی قوی:تیم اصلی تحقیق و توسعه ما شامل متخصصان دکترا و کارشناسی ارشد است که در فناوری دنده های منحنی مارپیچ تخصص دارند و پشتیبانی فنی قوی برای پروژه های پیچیده ارائه می دهند.
• تست سختگیرانه و دقت بالا: تمام دنده ها 100درصد با سيستم هاي اندازه گيري گليسون بازرسي مي شوندحفظ کیفیت ما در سطح پیشرو صنعت.
• کارایی انتقال بالا:طرح های چرخ دنده ما از نسبت کاهش تک مرحله ای تا 300 پشتیبانی می کند:1، با کارایی انتقال واقعی بیش از 95٪، به طور قابل توجهی استفاده از انرژی را بهبود می بخشد.
• دوام عالی و بهره وری هزینه:دنده های ما 40٪ هزینه چرخه عمر پایین تر و نرخ شکست کمتر از 0.5٪ را ارائه می دهند ، که عملکرد پایدار طولانی مدت و کاهش هزینه های نگهداری را تضمین می کند.
• پاسخ سریع و زمان کوتاه:با پشتیبانی از فرآیند تولید دیجیتالی ما، ما قادر به کوتاه کردن چرخه تحویل به 20 روز کاری هستیم، به شما کمک می کنیم توسعه پروژه و راه اندازی را تسریع کنید.
• قابلیت طراحی سفارشی حرفه ای: ما راه حل های دنده ای کاملا سفارشی را برای کاربردهایی که نیاز به کاهش بالا، سرعت بالا، بار سنگین، سر و صدا کم و پروفایل های کوچک خاص دارند، بر اساس شرایط واقعی کار شما ارائه می دهیم.
