40Cr چرخ دنده های استوانه ای چرخ دنده های مارپیچی برای جعبه دنده ها و ماشین آلات

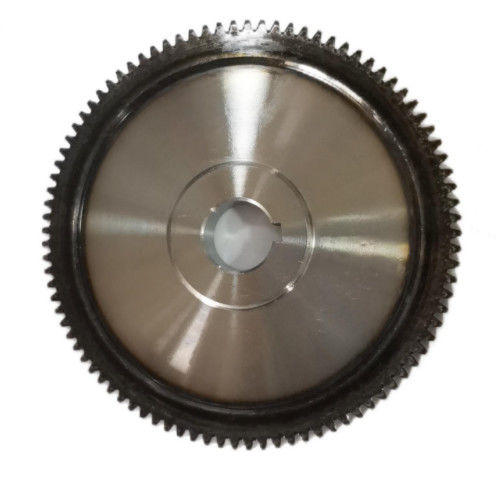

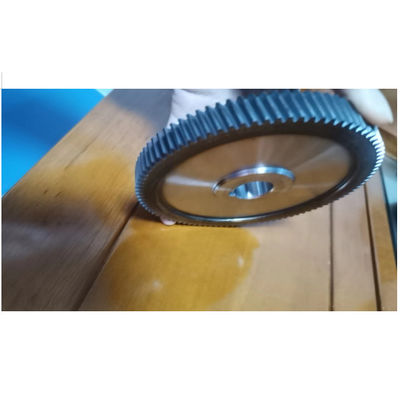

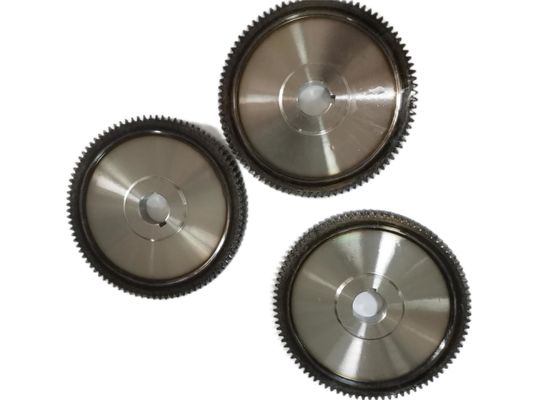

چرخ دنده استوانه ای 40Cr برای گیربکس و ماشین ابزار

خواص مکانیکی خوبی دارد، مناسب برای کاربردهای با بار و سرعت متوسط.

ویژگی های چرخ دنده استوانه ای چرخ دنده حلزونی:

1. انتقال چرخ دنده حلزونی در اصل همان انتقال چرخ دنده خار است. تفاوت اصلی این است که چرخ دنده های مارپیچ دارای زاویه مارپیچ β هستند. این زاویه تأثیر مستقیمی بر نیروی محوری Fa دارد و Fa با tgβ متناسب است.
2. به منظور جلوگیری از قرار گرفتن بلبرینگ در معرض نیروی محوری بیش از حد، زاویه مارپیچ β چرخ دنده استوانه ای مارپیچ نباید خیلی بزرگ باشد. با این حال، اگر β خیلی کوچک باشد، ویژگی های چرخ دنده مارپیچی چندان آشکار نخواهد بود. معمولاً محدوده مقدار β 8°~20° است و معمولاً از 8°~15° استفاده می شود. در برخی از طرح ها، β تمایل به افزایش دارد، و برخی حتی به 25 درجه می رسد.

ویژگی های عملیات حرارتی فولاد 40Cr:
1. فولاد 40Cr یک فولاد آلیاژی کربن متوسط ​​است، مناسب برای ساخت قطعات مکانیکی که بارهای متوسط ​​را تحمل می کنند و با سرعت متوسط ​​کار می کنند، مانند چرخ دنده، شفت، کرم و غیره روی ماشین ابزار.
2. فرآیند عملیات حرارتی فولاد 40Cr شامل بازپخت، نرمال کردن، خاموش کردن، معتدل کردن و تمپر کردن است که برای اطمینان از عملکرد چرخ دنده ضروری است. طراحی فرآیند عملیات حرارتی باید با توجه به کاربرد خاص و شرایط کاری دنده متفاوت باشد.

3. عادی سازی بخشی از عملیات حرارتی اولیه است و دمای گرمایش معمولاً 30 تا 50 درجه بالاتر از Ac3 (دمای بحرانی فولاد) است. برای فولاد آلیاژی کربن متوسط، دمای نرمال معمولاً 50 تا 100 درجه بالاتر از Ac3 است و محدوده دمایی خاص حدود 850 تا 900 درجه است. فرآیند کوئنچ و تمپر برای افزایش سختی و استحکام فولاد با حفظ شکل‌پذیری خاص استفاده می‌شود.

عناصر طراحی چرخ دنده:
هنگام طراحی یک چرخ دنده، عوامل متعددی باید در نظر گرفته شود، از جمله شکل دندان، ماژول، زاویه فشار، ارتفاع بالای دندان، ارتفاع ریشه دندان، تعداد دندانه ها و غیره. در این میان، زاویه فشار پارامتر مهمی است که زاویه شیب دندانه دنده را نسبت به نرمال خط مرجع تعیین می کند. به طور کلی از زاویه فشار 20 درجه استفاده می شود، اما مقادیر دیگر را نیز می توان با توجه به کاربردهای خاص انتخاب کرد. هرچه مقدار زاویه فشار بزرگتر باشد، ریشه دندان پهن تر خواهد بود که برای بهبود استحکام چرخ دنده مفید است.

انتخاب ماژول:
ماژول عنصر اصلی است که اندازه دندانه های چرخ دنده را نشان می دهد. انتخاب ماژول به بار و سرعت چرخش چرخ دنده بستگی دارد. به طور کلی، هرچه بار بیشتر و سرعت چرخش چرخ دنده بیشتر باشد، ماژول بزرگتر باید طراحی شود تا استحکام چرخ دنده را افزایش دهد. مقادیر استانداردی برای ماژول وجود دارد و ماژول مناسب را می توان با توجه به کاربرد و الزامات خاص انتخاب کرد.

پارامترهای چرخ دنده مارپیچی 40Cr:
