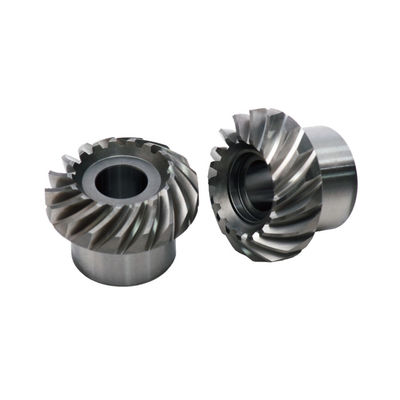

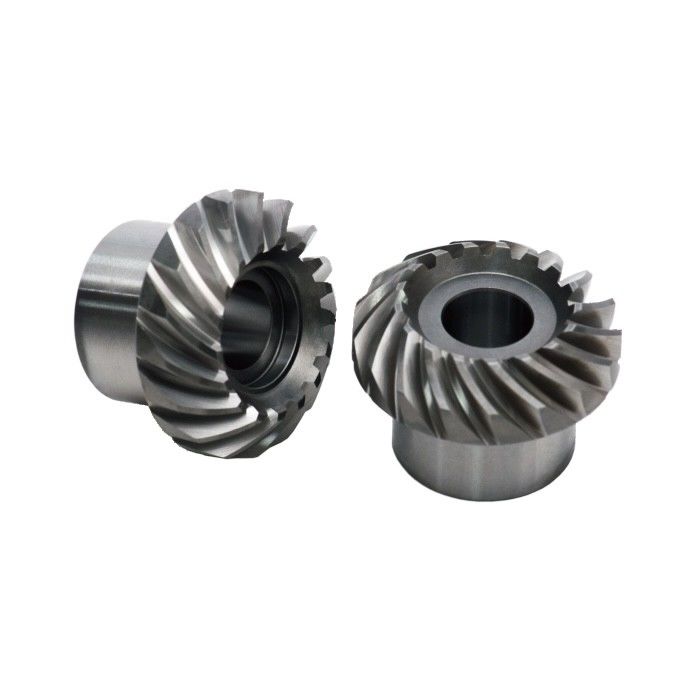

دنده های منحنی مارپیچی یک نوع دنده های منحنی است که دارای دندان های منحنی است که در یک الگوی مارپیچی در اطراف چهره دنده برش داده شده است.این دنده ها برای انتقال قدرت و حرکت بین محورهای متقاطع غیر موازی استفاده می شوند.
ویژگی های محصول دنده های منحنی مارپیچی عبارتند از:
1شکل دندان: دنده های منحنی مارپیچی دارای دندان های منحنی هستند که به شکل مارپیچی برش داده شده اند. منحنی شدن دندان ها در مقایسه با دنده های منحنی مستقیم امکان ایجاد شبکه صاف تر و کاهش صدا را فراهم می کند.دندوناش هم کج شده، که به توزیع بار به طور مساوی در سراسر صفحه دنده کمک می کند.
2فشار محوری: دنده های منحنی مارپیچی به دلیل زاویه حلقه دندان ها فشار محوری تولید می کنند.این فشار محوری را می توان با استفاده از لاغرهای فشار یا طراحی یک سیستم دنده برای مقابله با فشار کنترل کرد.
3ظرفیت حمل بار بالا: دنده های منحنی مارپیچ به دلیل منطقه تماس بزرگتر در مقایسه با دنده های منحنی مستقیم، ظرفیت حمل بار بالایی دارند.طراحی دندانهای مارپیچی اجازه می دهد تا دندانهای بیشتری درگیر شوند، که منجر به توزیع بار بهبود یافته و قابلیت انتقال چرخش بزرگتر می شود.
4بهره وری: ساختار دندانهای مارپیچی این دنده ها باعث افزایش بهره وری کلی سیستم دنده می شود. درگیر شدن و درگیر شدن دندان های تدریجی اصطکاک را کاهش می دهد و از دست دادن قدرت را به حداقل می رساند.در نتیجه بهبود بهره وری انتقال.
5. سر و صدای و ارتعاش: در مقایسه با دنده های منحنی مستقیم، دنده های منحنی مارپیچی باعث ایجاد سر و صدا و ارتعاش کمتری می شوند. طراحی دندان مارپیچی به کاهش شوک و سر و صدا در هنگام شبکه گیری کمک می کند.که منجر به کار ساکت تر می شود.
ویژگی های پردازش:
1. تولید دقیق DH: دنده های منحنی مارپیچ به دلیل هندسه دندان پیچیده خود نیاز به فرآیندهای تولید دقیق دارند. دندان های دنده ها به طور معمول با استفاده از ابزارهای برش تخصصی تولید می شوند ،مانند ژنراتورهای چرخ دنده های منحنی مارپیچ یا ماشین های CNCدقت فرآیند برش به طور مستقیم بر عملکرد و دوام دنده تاثیر می گذارد.
2. آسیاب چرخ: پس از فرآیند برش اولیه، چرخ های منحنی مارپیچ اغلب نیاز به آسیاب دارند. آسیاب کمک می کند تا سطح دندان چرخ، دقت و تماس دندان به دندان را بهبود بخشد.اطمینان از درست شدن شبکه دنده ها برای کاهش صدا و ارتعاش در طول کار.
3درمان حرارتی: درمان حرارتی یک مرحله ضروری در پردازش دنده های منحنی مارپیچ است.این کار شامل گرم کردن دستگاه تا دمای مشخصی است و سپس خاموش کردن آن تا به سختی و قدرت لازم برسددرمان گرمایی به بهبود دوام دنده و مقاومت در برابر لباس کمک می کند.
4- بازرسی و کنترل کیفیت: با توجه به ماهیت حیاتی دنده های منحنی مارپیچی، روش های دقیق بازرسی و کنترل کیفیت در طول فرآیند تولید آنها اتخاذ می شود.برای اطمینان از دقت ابعاد و ثبات پروفایل دندان دنده ها، ما از روش های اندازه گیری مختلف مانند دستگاه های اندازه گیری سه بعدی هماهنگ (CMM) استفاده می کنیم.
تجهیزات تولید پیشرفته
DH دارای چندین ماشین تراش چرخ دنده ای منحنی 7 محور 5 اتصال CNC و ماشین های تراش چرخ دنده ای است که می توانند اتصال دندان های هیپوئید و متقاطع را با نسبت کاهش بالا پردازش کنند.
تجهیزات پیشرفته آزمایش
استفاده از یک مرکز اندازه گیری دنده با دقت بالا برای تشخیص دقیق پیچ دنده، تشخیص خطای پروفایل دندان و اصلاح معکوس خطاهای پروفایل دندان.
نرم افزار حرفه ای
کارخانه ما دارای مجموعه ای کامل از نرم افزار برای تحقق تولید دایره بسته دیجیتال از دنده های منحنی مارپیچ، عملکردهایی مانند طراحی دنده، محاسبه قدرت، تجزیه و تحلیل تماس، محاسبه ابزار،تغییر خطای پروفایل دندان، و غیره می تواند تحقق یابد. روش های ماشینکاری شامل پنج ابزار ماشینکاری ((تنظیم ثابت) و G-plete از tapper ، مارپیچ شکل شیب ((SFT) روش و شکل شیب hypoid (HFT) روش Cycloid equidep، و غیره
