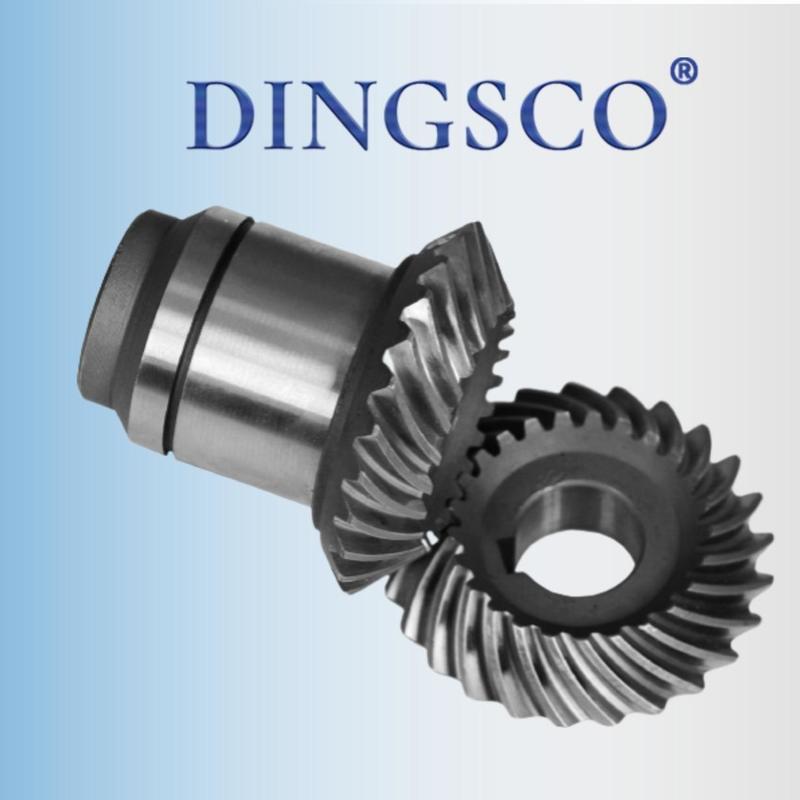

90° چرخ چرخ دار مخروطی گیره گره ای برای کاهش ضربه
مجموعه چرخ دنده های مارپیچی را می توان از ابعاد مانند ساختار، اصل کار، عملکرد و برنامه های کاربردی تجزیه و تحلیل کرد.طراحی و ویژگی های آنها به شدت با سناریوهای انتقال صنعتی سازگار است (.g، Reducer های چرخ دنده های منحنی سری KF:
I. ویژگی های ساختاری: پروفایل دندان مارپیچی + پایه مخروطی
1طراحی پروفایل دندان:خط دندان در اطراف ژنراتور مخروطی چرخش دارد و یک سطح خمیده دندان را تشکیل می دهد.
2رابطه هندسي:قله های مخروط پچ دو گیر همزمان هستند و زاویه گره معمولاً 90 ° است (با انطباق با انتقال زاویه راست).
3. نشانه هاي پردازش:پارامترهای مانند زاویه هلیکس سطح دندان و زاویه فشار، ویژگی های شبکه را تعیین می کنند.
۲. اصل انتقال: شبکه ی تدریجی برای تبدیل قدرت زاویه راست
1حالت شبكه دار:سطح دندان مارپیچی در طول چرخش "به تدریج تماس" دارد (به تدریج از انتهای دندان به دندان کامل متصل می شود، سپس جدا می شود)به جای "تماس خط فوری" دندان های صاف، تاثیر را به طور قابل توجهی کاهش می دهد.
2تغییر جهت قدرت:از طريق شبكه اي از پروفايل هاي دندان مخروطي،چرخش افقی/عمودی گره ورودی به چرخش عمودی/افقی گره خروجی تبدیل می شود (در حالی که با استفاده از نسبت دندان کاهش سرعت / افزایش سرعت حاصل می شود).
III. مزیت عملکرد: رقابت اصلی از دندان های صاف فراتر می رود
| ابعاد مقایسه |
دنده های چرخ دار |
دنده های بیول مستقیم |
| ثبات |
شبکه ی تدریجی باعث می شود که حتی در سرعت های بالا نیز با ارتعاش های کم کار کند. |
شبكه ي فوري باعث ضربه و صداي زيادي ميشه |
| بار - ظرفیت حمل |
سطح دندان ها دارای تماس سطحی هستند که باعث افزایش قابلیت تحمل گشتاور 30٪ تا 50٪ می شود. |
سطح دندان ها با خط تماس دارند، که باعث می شود آنها مستعد شکست خستگی باشند. |
| کنترل سر و صدا |
شبکۀ صاف باعث کاهش سر و صداهای عملیاتی به میزان 1015 دی سی بی می شود. |
ضربه شبكه هاي بالا منجر به صداي تيز مي شود. |
| کارایی انتقال |
اصطکاک کششی کم بر روی سطوح دندان باعث بهره وری 95٪ تا 98٪ می شود. |
بهره وری حدود 90٪ ٪ 93٪ است که منجر به مصرف انرژی بالاتر می شود. |
IV. سناریوهای کاربرد: پوشش از تجهیزات صنعتی تا تجهیزات دقیق
1کاهش دهنده های صنعتی:مانند KF سری کج چرخ دنده کاهش دهنده، مسئول تغییر جهت زاویه راست + کاهش سرعت و افزایش گشتاور، سازگار با سناریوهای بار سنگین مانند ماشین آلات ابزار، خطوط حمل و نقل،و ماشین آلات معدن.
2حوزه خودرو:دیفرانسیل ها (به دست آوردن سرعت دیفرانسیل چرخ + انتقال زاویه راست) ، موارد انتقال چهار چرخ (توزیع قدرت به محور های جلو و عقب).
3تجهیزات پیشرفته:کاهش دهنده های اصلی هلیکوپتر (سرعت بالا، قابلیت اطمینان بالا) ، مفاصل ربات (تردد کم، ثبات بالا).
4ابزار دقیق:دستگاه های پزشکی، تجهیزات نوری (که به ارتعاش کم و دقت موقعیت گذاری بالا متکی هستند).
V. طراحی و پردازش: موانع فنی در پشت دقت بالا
1. مشکل پردازش: نیاز به ماشین آلات تخصصی برای آسیاب پروفایل های دندان مارپیچی، با دقت آسیاب سطح دندان به سطح ±5μm می رسد؛ در غیر این صورت، ثبات شبکه تحت تاثیر قرار می گیرد.
2الزامات نصب:قله های مخروط پچ دو دنده باید به طور دقیق تراز شوند و فاصله محوری / شعاعی نیاز به تنظیم دقیق دارد (اشتباهات بیش از 0.1 میلی متر باعث سوء استفاده و سر و صدا می شود).
3مواد و درمان حرارتی:فولاد های آلیاژ مانند 20CrMnTi، 18CrNiMo7-6 معمولا استفاده می شوند، با سطوح دندان به HRC58 ~ 62 از طریق کاربوری و خاموش کردن،در حالی که تغییر شکل درمان حرارتی باید کنترل شود (تغییر شکل بیش از 0.05 میلی متر منجر به خراب شدن می شود).
VI. سازگاری با Reducers KF
▶تطبیق عملکردی: زاویه 90° میله به طور کامل با نیاز به انتقال زاویه راست سری KF مطابقت دارد.
▶سازگاری عملکرد:ظرفیت بارگذاری بالا و نویز کم دندان های مارپیچی به طور مستقیم با سناریوهای صنعتی کاهش دهنده ای که نیاز به "بار سنگین و عملکرد پایدار" دارند، مطابقت دارد.
▶نسبت سرعت انعطاف پذیر:با تنظیم نسبت دندان، محدوده نسبت سرعت i=3 ~ 50 برای سری KF را پوشش می دهد.
به طور خلاصه ، دنده های منحنی مارپیچی ، با "پروفایل دندان مارپیچی + پایه مخروطی" به عنوان هسته ، انتقال قدرت زاویه راست کارآمد و پایدار را از طریق شبکه های پیشرفته به دست می آورند.آنها "مكون های اصلی" تجهیزات صنعتی مانند KF سری gear reducers bevel هستند، و سطح طراحی و تولید آنها به طور مستقیم سقف عملکرد سیستم های انتقال را تعیین می کند.
راه حل های دندهای دقیق DINGSCO️نیروی پیشگام در انتقال تجهیزات
مزایای اصلی: تجهیزات پیشرفته × فرآیندهای دیجیتالی × خدمات چرخه کامل
به عنوان يک سازنده ي پيشرو در توليد قطعات دقيق DINGSCO specializes in customized production of micro high-precision spiral bevel gears and hypoid gears through our multiple CNC seven-axis five-linkage spiral bevel gear grinding/milling machines and Gleason spiral bevel cutter technologyبا کلاس دقت DIN 6 (خطای پروفایل دندان ≤ ± 5μm) ، بهره وری انتقال 95٪ + و نسبت های کاهش فوق العاده بالا، ما راه حل های انتقال قابل اعتماد را برای رباتیک، محرک های موتور،وسایل نقلیه انرژی جدید، و بیشتر
چرا "دينگسکو" رو انتخاب کردي؟
✅دقت بالا:دستیابی به دقت درجه DIN 6، رهبری صنعت در کنترل خطاهای پروفایل دندان.
✅کارایی بالا:با نسبت کاهش تک مرحله ای تا 300:1، و بهره وری انتقال بیش از 95٪.
✅دوام:۴۰ درصد کاهش هزینه های چرخه عمر، کمتر از ۰٫۵ درصد میزان شکست.
✅پاسخ سريع:فرآیند دیجیتال می تواند چرخه تحویل را به 20 روز کاری کوتاه کند.
به زودی برای پیشنهادات بهینه سازی دنده و شبیه سازی شبکه 3D با ما تماس بگیرید!
